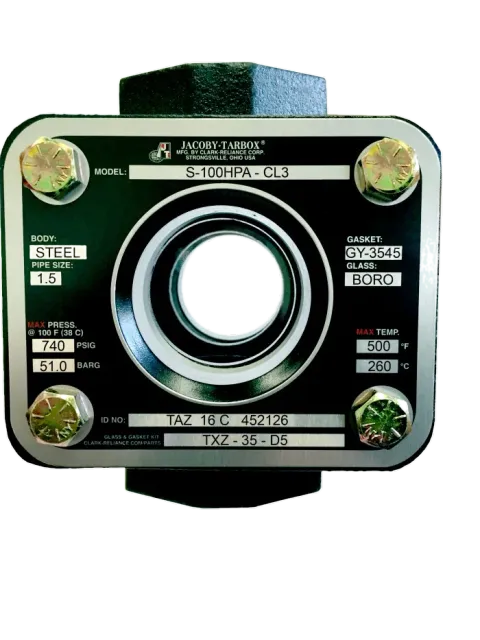

Jacoby-Tarbox Bulls-Eye S-100HPA high pressure threaded sight flow indicator, Class 300 to 1500

Name: Jacoby-Tarbox Bulls-Eye S-100HPA high pressure threaded sight flow indicator, Class 300 to 1500
Brand: Jacoby-Tarbox
SKU: Bulls-Eye threaded

Hogedruk bulls-eye doorstroomkijkglas met draadaansluiting, ASME Class 300, 600, 900 en 1500 tot 3750 psig (258 bar), 1/4" tot 2" NPT, stuiklas of moflas.

De S-100HPA-familie is het hogedruk Bulls-Eye met draadaansluiting voor kleine leidingen van Class 300 tot Class 1500. Het volgt dezelfde volledige ASME-ontwerpbasis als de geflensde reeks: criteria van ASME B31.1 en B31.3, ASTM-materialen in alle drukdragende delen, en een hydraulische beproeving op elke eenheid.

De indicatorkeuze is dezelfde als bij de lagedrukuitvoeringen: vlak, verzwaard 316-klepje, PTFE-rotor (S-300HPA), 316-druppelbuis (S-200HPA) of gasindicator. NPT-aansluitingen zijn standaard, met stuiklas- en moflaseinden voor gelaste systemen.

Voor zware toepassingen kan het glas verdubbeld worden (FM-goedgekeurd), beschermd met gebonden PFA of vervangen door gesmolten UniGlas. Neopreen- en FKM-pakkingen worden in Class 900 en 1500 niet aangeboden.

Selectiegegevens die wij nodig hebben

Leidingmaat en aansluiting, drukklasse, medium, ontwerpdruk en -temperatuur, stroomrichting, type indicator, materiaal van huis en pakking, glasoptie en certificatie-eisen.

Toepassingen

Kleine hogedruk proces- en instrumentleidingen
Smeer- en afdichtingsoliesystemen (API 614)
Leidingen met draad-, mof- of stuiklasverbinding

Uitvoeringen: S-100HPA plain or flapper, S-300HPA rotor, S-200HPA drip, S-100HPA-GI gas; suffix -CL3, -CL6, -CL9, -CL15; -DW dual window
Code: ASME B31.1 and B31.3, CRN all provinces, API 614, NACE MR0175 / ISO 15156 and MR0103 (wetted metals), PED on request
Maten: 1/4" to 2"
Druk: Class 300 to 750 psig (51.7 bar), Class 600 to 1500 psig (103 bar), Class 900 to 2250 psig (155 bar), Class 1500 to 3750 psig (258 bar)
Temperatuur: Lowest limit of the selected parts: tempered borosilicate 500 °F (260 °C), UniGlas 600 °F (315 °C), quartz 2012 °F (1100 °C)
Aansluitingen: NPT standard; butt weld or socket weld ends optional
Materialen: Body carbon steel WCB, 316 SS, 316L, bronze, Hastelloy C, Alloy 20, Monel, duplex on request; Class 900/1500 gaskets Gylon, fibre or graphite
Opties: FM approved dual window, UniShield PFA shield, UniGlas, quartz, 316 SS rotor

Modellen: Doorstroomkijkglazen

Jacoby-Tarbox

Jacoby-Tarbox Bulls-Eye 910-FA flanged sight flow indicator, Class 150

Volledig ASME-gekeurd geflensd bulls-eye doorstroomkijkglas, ASME Class 150 tot 290 psig (20 bar), vlak, met klepje, rotor, druppelbuis of gasindicator, 1/2" tot 16", ontworpen volgens ASME B31.1 en B31.3.

Jacoby-Tarbox

Jacoby-Tarbox Bulls-Eye F-910HPA high pressure flanged sight flow indicator, Class 300 to 1500

Hogedruk geflensd bulls-eye doorstroomkijkglas, ASME Class 300, 600, 900 en 1500 tot 3750 psig (258 bar), vlak, met klepje, rotor, druppelbuis of gasindicator, 1/2" tot 8".

Jacoby-Tarbox

Jacoby-Tarbox Bulls-Eye 100-ST / 100-SA threaded sight flow indicator, 150 psig and Class 150

Bulls-eye doorstroomkijkglas met draadaansluiting in twee families: ST nominaal tot 150 psig (10,3 bar) en SA volledig ASME Class 150 tot 290 psig (20 bar), 1/4" tot 2" NPT, stuiklas of moflas.
