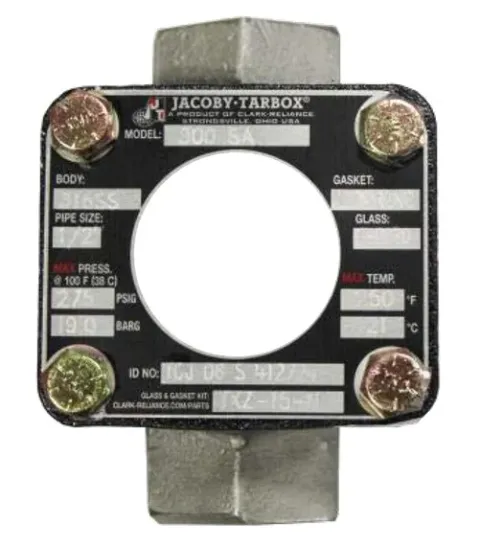

Jacoby-Tarbox Bulls-Eye 100-ST / 100-SA threaded sight flow indicator, 150 psig and Class 150

Name: Jacoby-Tarbox Bulls-Eye 100-ST / 100-SA threaded sight flow indicator, 150 psig and Class 150
Brand: Jacoby-Tarbox
SKU: Bulls-Eye threaded

Bulls-eye doorstroomkijkglas met draadaansluiting in twee families: ST nominaal tot 150 psig (10,3 bar) en SA volledig ASME Class 150 tot 290 psig (20 bar), 1/4" tot 2" NPT, stuiklas of moflas.

Het Bulls-Eye met draadaansluiting bestaat in twee families voor kleine leidingen. De ST-modellen zijn nominaal geschikt tot 150 psig en passen voordelig in utiliteitstoepassingen. De SA-modellen zijn volledig ASME-gekeurd voor Class 150-systemen tot 290 psig en aanvaarden het volledige gamma glas- en beschermingsopties van Jacoby-Tarbox.

Beide families zijn ontworpen volgens ASME B31.1 en B31.3 met ASTM-materialen en worden hydraulisch beproefd. De indicator wordt gekozen volgens de toepassing: vlak om de aanwezigheid van vloeistof te zien, verzwaard klepje of PTFE-flutter voor debietwijzigingen, PTFE-rotor voor de relatieve snelheid, 316-druppelbuis voor condenserende gassen en gedeeltelijk gevulde leidingen, en een gasindicator voor lage stroomsnelheden.

NPT-aansluitingen zijn standaard; stuiklas- en moflaseinden zijn beschikbaar voor gelaste leidingen.

Selectiegegevens die wij nodig hebben

Leidingmaat en aansluiting, medium, ontwerpdruk en -temperatuur, stroomrichting, type indicator, materiaal van het huis, en of een volledige ASME-keuring (SA) of glasopties nodig zijn.

Toepassingen

Kleine aftap-, smeer-, hydrauliek- en condensaatleidingen
Skids en OEM-installaties
Controle van aanwezigheid, kleur en helderheid van procesmedia

Uitvoeringen: ST (150 psig): 100-ST plain or flapper, 300-ST rotor, 200-ST drip, 100-ST-GI gas; SA (Class 150): 100-SA, 300-SA, 200-SA, 100-SA-GI, -DW dual window
Ontwerp: Cast body, single window per side, view equal to or larger than the pipe ID
Code: ASME B31.1 and B31.3, CRN all provinces, API 614, NACE MR0175 / ISO 15156 and MR0103 (wetted metals), PED on request
Maten: 1/4" to 2"
Druk: ST up to 150 psig (10.3 bar); SA up to 290 psig (20 bar)
Temperatuur: ST annealed borosilicate 450 °F (232 °C); SA tempered borosilicate 500 °F (260 °C), UniGlas 600 °F (315 °C), quartz 2012 °F (1100 °C)
Aansluitingen: NPT standard; butt weld or socket weld ends optional
Materialen: Body carbon steel WCB, 316 SS, 316L, bronze, Hastelloy C, Alloy 20, Monel; ST retainer brass or 316 SS
Opties: SA only: FM approved dual window, UniShield PFA shield, UniGlas, quartz
