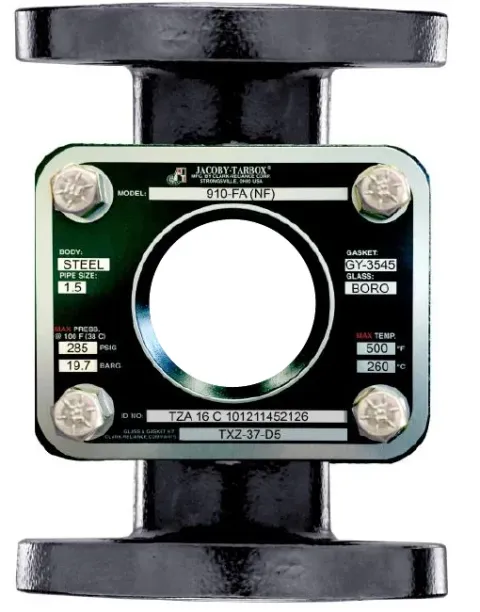

Jacoby-Tarbox Bulls-Eye 910-FA flanged sight flow indicator, Class 150

Name: Jacoby-Tarbox Bulls-Eye 910-FA flanged sight flow indicator, Class 150
Brand: Jacoby-Tarbox
SKU: Bulls-Eye flanged

Volledig ASME-gekeurd geflensd bulls-eye doorstroomkijkglas, ASME Class 150 tot 290 psig (20 bar), vlak, met klepje, rotor, druppelbuis of gasindicator, 1/2" tot 16", ontworpen volgens ASME B31.1 en B31.3.

Het geflensde Bulls-Eye is het standaard doorstroomkijkglas van Jacoby-Tarbox voor Class 150-leidingen. Het is ontworpen volgens de vloeigrens-, materiaal- en druk-temperatuurregels van ASME B31.1 en B31.3, met enkel ASTM-materialen in huis, bouten en klemringen, en elke eenheid wordt hydraulisch beproefd.

Het zicht is minstens zo groot als de binnendiameter van de leiding. Vlakke modellen en modellen met klepje of druppelbuis hebben geen interne vernauwing kleiner dan de leidingboring, zodat de drukval minimaal blijft. Het inzetstuk bepaalt wat de operator ziet. De vlakke 910-FA(NF) toont of er vloeistof aanwezig is. Het klepje (910-FA) beweegt mee met de stroming. De PTFE-rotor (935-FA) draait sneller naarmate de snelheid stijgt. De druppelbuis (608-FA) toont condenserende gassen of gedeeltelijk gevulde leidingen, en de lichte gasindicator (910-FA-GI) toont gasstromen en lage vloeistofsnelheden.

Voor gevaarlijke of agressieve media kan het standaard gehard borosilicaatglas verdubbeld worden (FM-goedgekeurd dubbel glas, vier schijven per eenheid), beschermd met een gebonden PFA UniShield, of vervangen door UniGlas, glas dat in een metalen ring is gesmolten.

Selectiegegevens die wij nodig hebben

Leidingmaat en flensklasse, medium, ontwerpdruk en -temperatuur, stroomrichting (horizontaal, verticaal omhoog of omlaag), type indicator, materiaal van huis en pakking, glasoptie, en of PED- of CRN-markering nodig is.

Toepassingen

Aftap-, smeer-, hydrauliek- en condensaatleidingen
Retour- en voedingsleidingen
Controle van kleur, helderheid, luchtinsluiting en scheidingslagen
Condenserende gassen en gedeeltelijk gevulde vloeistofleidingen (druppelmodel)

Uitvoeringen: 910-FA(NF) plain, 910-FA flapper, 935-FA rotor, 608-FA drip, 910-FA-GI gas indicator; -DW dual window versions
Ontwerp: Cast body with integral ASME flanges up to 8" (DN 200), view equal to or larger than the pipe ID, single window per side
Code: ASME B31.1 and B31.3, CRN all provinces, API 614, NACE MR0175 / ISO 15156 and MR0103 (wetted metals), PED on request
Maten: 1/2" to 16"
Druk: ASME Class 150, up to 290 psig (20.0 bar); actual rating per body material to ASME B16.5
Temperatuur: Lowest limit of the selected parts: tempered borosilicate 500 °F (260 °C), UniGlas 600 °F (315 °C), quartz 2012 °F (1100 °C); steel trim 600 °F
Materialen: Body carbon steel WCB, 316 SS CF8M, 316L CF3M, bronze B61, Hastelloy C, Alloy 20, Monel, duplex on request; gaskets neoprene, Gylon 3545, fibre, graphite, FKM
Opties: FM approved dual window, UniShield PFA shield, UniGlas fused windows, quartz, PFA lined body, 1/2" to 1" side coupling, 3-way body, 316 SS rotor
