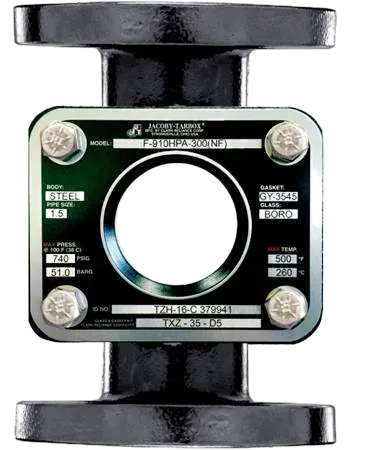

Jacoby-Tarbox Bulls-Eye F-910HPA high pressure flanged sight flow indicator, Class 300 to 1500

Name: Jacoby-Tarbox Bulls-Eye F-910HPA high pressure flanged sight flow indicator, Class 300 to 1500
Brand: Jacoby-Tarbox
SKU: Bulls-Eye flanged

Hogedruk geflensd bulls-eye doorstroomkijkglas, ASME Class 300, 600, 900 en 1500 tot 3750 psig (258 bar), vlak, met klepje, rotor, druppelbuis of gasindicator, 1/2" tot 8".

De F-910HPA-familie brengt het geflensde Bulls-Eye-ontwerp naar hogedrukleidingen. De huizen zijn ontworpen volgens ASME B31.1 en B31.3 met uitsluitend ASTM-materialen, en elke eenheid wordt hydraulisch beproefd. Dezelfde indicatorkeuze als in de Class 150-reeks is beschikbaar: vlak, verzwaard 316-klepje, PTFE-rotor (F-960HPA), 316-druppelbuis (F-608HPA) of de lichte gasindicator.

De drukklasse volgt de flensklasse: tot 750 psig voor Class 300 en tot 3750 psig (258 bar) voor Class 1500, waarbij de werkelijke grens bepaald wordt door de materiaalgroep van het huis in ASME B16.5 en de laagste temperatuurgrens van glas, pakking en huis. Class 300 en 600 worden gebouwd tot 8”, Class 900 en 1500 tot 2”.

Dubbel glas is FM-goedgekeurd en geeft vier glasschijven per eenheid. UniShield PFA-bescherming beschermt het glas tegen loog, fluorwaterstofzuur, stoom en gelijkaardige aantasting, en gesmolten UniGlas is de keuze waar glasbreuk niet aanvaardbaar is.

Selectiegegevens die wij nodig hebben

Leidingmaat en flensklasse, medium, ontwerpdruk en -temperatuur, stroomrichting, type indicator, materiaal van huis en pakking, glasoptie, NACE- of PED-eisen en de vereiste certificaten.

Toepassingen

Hogedruk proces- en utiliteitsleidingen
Smeer- en afdichtingsoliesystemen (API 614)
Zure media met NACE-conforme bevochtigde metalen
Vloeistoffen, slurries, gassen en vaste stoffen

Uitvoeringen: F-910HPA(NF) plain, F-910HPA flapper, F-960HPA rotor, F-608HPA drip, F-910HPA-GI gas indicator; suffix -300, -600, -900, -1500; -DW dual window
Ontwerp: Cast body with integral ASME flanges (Class 300/600 up to 4" / DN 100), view equal to or larger than the pipe ID
Code: ASME B31.1 and B31.3, CRN all provinces, API 614, NACE MR0175 / ISO 15156 and MR0103 (wetted metals), PED on request
Maten: 1/2" to 2" all classes; 2-1/2" to 8" Class 300 and 600 only
Druk: Class 300 to 750 psig (51.7 bar), Class 600 to 1500 psig (103 bar), Class 900 to 2250 psig (155 bar), Class 1500 to 3750 psig (258 bar)
Temperatuur: Lowest limit of the selected parts: tempered borosilicate 500 °F (260 °C), UniGlas 600 °F (315 °C), quartz 2012 °F (1100 °C)
Materialen: Body carbon steel WCB, 316 SS CF8M, 316L CF3M, bronze B61, Hastelloy C, Alloy 20, Monel, duplex on request; Class 900/1500 gaskets Gylon, fibre or graphite
Opties: FM approved dual window, UniShield PFA shield, UniGlas, quartz, PFA lined body, 1/2" to 1" side coupling, 316 SS rotor
