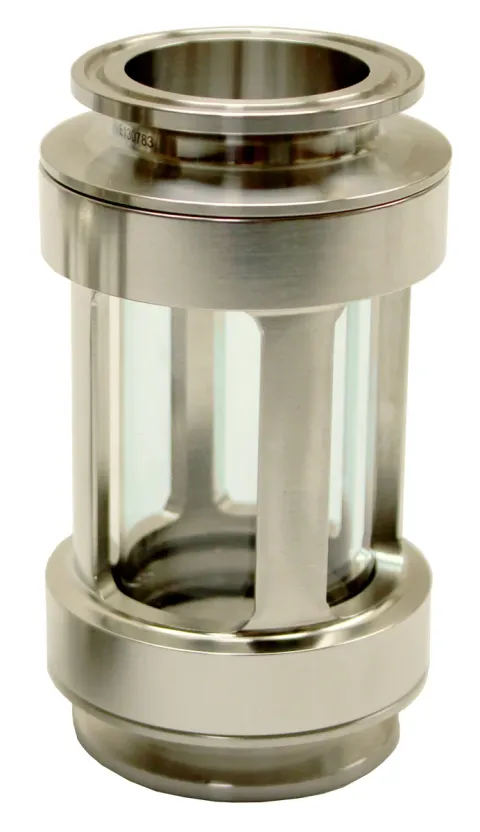

Jacoby-Tarbox Hy-Sight hygienic sight flow indicator

Name: Jacoby-Tarbox Hy-Sight hygienic sight flow indicator
Brand: Jacoby-Tarbox
SKU: Hygienic

Slank hygiënisch doorstroomkijkglas volgens ASME BPE met vier vensters, precisiegeboorde borosilicaatbuis, hygiënische clampaansluitingen, 15 Ra µin geëlektropolijst 316L, 1/4" tot 4" buis-OD, tot 300 psi (20,7 bar).

Hy-Sight is het doorstroomkijkglas van Jacoby-Tarbox voor hygiënische leidingen. Het volgt de afmetingen en ontwerpprincipes van ASME BPE en is gebouwd om het indringen van de O-ring in de boring te beperken: een precisiegeboorde type 1 borosilicaatbuis met vlamgepolijste uiteinden, een nauw getolereerde O-ringopsluiting en een vaste aanslag die overcompressie verhindert. De gladde overgang vermindert productophoping, verkort reinigingscycli en ondersteunt CIP en SIP.

Het huis met vier vensters geeft het grootste zicht van alle slanke, lage kijkglazen en een helder zicht in elke oriëntatie. ACME-schroefdraad voorkomt vreten en scheef aandraaien, en er is geen blootliggende draad waarin vuil kan blijven zitten. Afzonderlijke onderdelen zijn gemarkeerd voor volledige traceerbaarheid.

Koppen zijn verkrijgbaar in 316L, Hastelloy C22, C276 of AL6XN met een geëlektropolijste afwerking van 15 Ra µin, en O-ringen in EPDM, FKM, platinagehard siliconen, FFKM of FEP-omhuld siliconen.

Selectiegegevens die wij nodig hebben

Buis-OD en clampmaat, materiaal van de koppen, O-ringmateriaal, glasmateriaal, werk- en reinigingsdrukken en -temperaturen, en of een speciale lengte (Full View Hy-Sight) nodig is.

Toepassingen

Farmaceutische en biofarmaceutische procesleidingen
Voedings- en drankenleidingen
CIP- en SIP-gereinigde systemen
Vervanging van bulls-eye-eenheden in hygiënische toepassingen

Ontwerp: Four-window body, precision-bore Type 1 borosilicate tube with flame polished ends, O-ring capture inspired by EHEDG, positive stop against O-ring over-compression, ACME threads
Code: ASME BPE dimensions and design principles; ASME BPE SF4 surface finish
Maten: 1/4", 3/8", 1/2", 3/4", 1", 1A, 1-1/2", 2", 2-1/2", 3", 4" tube OD
Druk: 300 psi (20.7 bar) up to 1/2", falling to 150 psi (10.3 bar) at 1-1/2" and 90 psi (6.2 bar) at 4"
Aansluitingen: Hygienic clamp to ASME BPE
Materialen: Heads 316L, Hastelloy C22, Hastelloy C276 or AL6XN; window annealed borosilicate or acrylic; O-rings EPDM, FKM, platinum cured silicone, FFKM or FEP encapsulated silicone
Oppervlakteafwerking: 15 Ra µin (0.38 µm), mechanical and electropolished
Opties: Full View Hy-Sight for custom lengths, special materials and finishes

Modellen: Doorstroomkijkglazen

Jacoby-Tarbox

Jacoby-Tarbox Bulls-Eye 910-FA flanged sight flow indicator, Class 150

Volledig ASME-gekeurd geflensd bulls-eye doorstroomkijkglas, ASME Class 150 tot 290 psig (20 bar), vlak, met klepje, rotor, druppelbuis of gasindicator, 1/2" tot 16", ontworpen volgens ASME B31.1 en B31.3.

Jacoby-Tarbox

Jacoby-Tarbox Bulls-Eye F-910HPA high pressure flanged sight flow indicator, Class 300 to 1500

Hogedruk geflensd bulls-eye doorstroomkijkglas, ASME Class 300, 600, 900 en 1500 tot 3750 psig (258 bar), vlak, met klepje, rotor, druppelbuis of gasindicator, 1/2" tot 8".

Jacoby-Tarbox

Jacoby-Tarbox Bulls-Eye 100-ST / 100-SA threaded sight flow indicator, 150 psig and Class 150

Bulls-eye doorstroomkijkglas met draadaansluiting in twee families: ST nominaal tot 150 psig (10,3 bar) en SA volledig ASME Class 150 tot 290 psig (20 bar), 1/4" tot 2" NPT, stuiklas of moflas.
