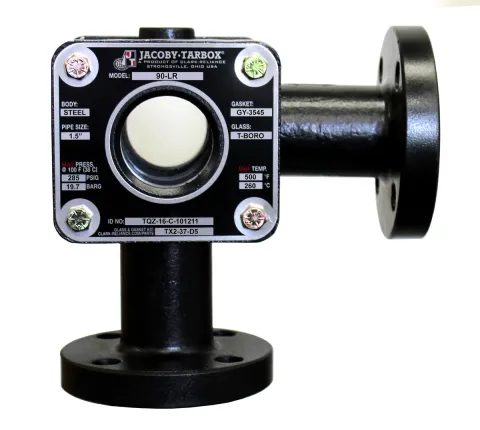

Ritec-partnerJacoby-Tarbox 90-LR 90° flanged sight flow indicator, Class 150 and 300
Long-radius 90° geflensd doorstroomkijkglas dat een bocht en een bulls-eye combineert in één gegoten huis, ASME Class 150 en 300, 1" tot 6", vlak of met druppelbuis, met optionele aansluiting bovenaan.
De 90-LR bouwt een doorstroomkijkglas in een long-radius bocht. Eén gegoten huis vervangt een bocht, twee flensverbindingen en een afzonderlijk kijkglas, wat ruimte, lassen en gewicht bespaart, en de OEM hoeft maar één onderdeel te monteren. Het zicht blijft minstens zo groot als de leidingboring.
De eenheid is gebouwd op dezelfde ASME B31.1- en B31.3-basis als de Bulls-Eye-reeks en wordt hydraulisch beproefd. Ze is verkrijgbaar vlak, voor stroming in beide richtingen, of met een druppelbuis in 316 of PTFE. Een optionele aansluiting bovenaan met draad of flens neemt een manometer, thermometer of debietschakelaar op, of dient als ontluchting.
Dubbel glas, UniShield PFA-bescherming, UniGlas en kwartsglas zijn beschikbaar, net als een PFA-bekleed huis met PTFE-druppelbuis voor corrosieve media.
Selectiegegevens die wij nodig hebben
Maat en flensklasse, medium, ontwerpdruk en -temperatuur, vlak of met druppelbuis, de eventuele aansluiting bovenaan, materiaal van het huis, glasoptie en certificatie-eisen.
Toepassingen
- OEM-skids waar ruimte en gewicht tellen
- Aftap-, smeer-, hydrauliek- en condensaatleidingen bij een richtingsverandering
- Instrumenten op het kijkglas monteren (manometers, thermometers, debietschakelaars)
