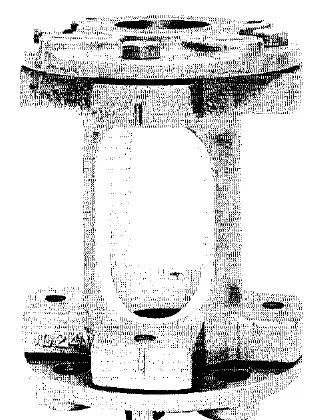

Ritec-partnerJacoby-Tarbox 860-F / 4000-S cylindrical sheathed sight flow indicator
Omhuld doorstroomkijkglas met borosilicaatbuis in een beschermend huis, voor horizontale of verticale leidingen met enige leidingspanning: 860-F geflensd 1/2" tot 3", 4000-S met draad 1/4" tot 1-1/2", tot 150 psig (10,3 bar).
De omhulde kijkglazen behouden het lange zicht van een glazen buis, maar plaatsen die in een huis dat de belasting opneemt, zodat ze bruikbaar zijn in horizontale of verticale leidingen met enige mechanische spanning. De borosilicaatbuis is zichtbaar door sleuven in de omhulling.
De 860-F heeft een robuust gietijzeren huis met geflensde koppen, gegoten in het metaal dat de toepassing vraagt, en de verbindingen rond de cilinder worden afgedicht met een pakkingbus. De 4000-S is een lichtere, voordeligere constructie met een bronzen huis en koppen uit staafmateriaal. In beide raakt het medium enkel de koppen, het glas en de pakkingen, nooit het huis.
De toelaatbare druk is 150 psig bij de kleine maten en daalt tot 100 psig bij een 3” 860-F.
Selectiegegevens die wij nodig hebben
Leidingmaat en aansluiting, medium, werkdruk en -temperatuur, materiaal van koppen en pakkingen voor de toepassing, en de oriëntatie van de leiding.
Toepassingen
- Leidingen met enige mechanische spanning
- Horizontale of verticale plaatsing
- Toepassingen waar het medium enkel koppen, glas en pakkingen mag raken
