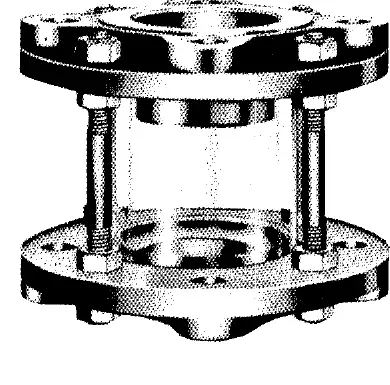

Jacoby-Tarbox 830 / 805-S full view tubular sight flow indicator

Waar maximaal zicht belangrijker is dan druk, geven de doorstroomkijkglazen met buisglas een volledig 360° zicht op de stroming. Een borosilicaatcilinder wordt met trekstangen tussen twee eindplaten geklemd; heldere of gegradueerde cilinders zijn verkrijgbaar in lengtes tot 48”.

De eenheden zijn bedoeld voor lichte toepassingen onder 150 psig en voor leidingen zonder mechanische spanning. Ze passen het best in verticale leidingen, maar kunnen ook horizontaal worden geplaatst. De toelaatbare druk daalt met de maat, van 150 psig bij de kleine maten tot 20 psig bij een 12” 830-F, dus de tabel in het datasheet is bepalend.

De 830-F heeft flensaansluitingen, de 805-S draadaansluitingen. Beide bestaan in een druppeluitvoering (830-FD, 805-SD) om condenserende dampen te observeren.

Selectiegegevens die wij nodig hebben

Leidingmaat en aansluiting, medium, werkdruk en -temperatuur, oriëntatie van de leiding, vlak of met druppelbuis, en de cilinderlengte als een langer zicht nodig is.
