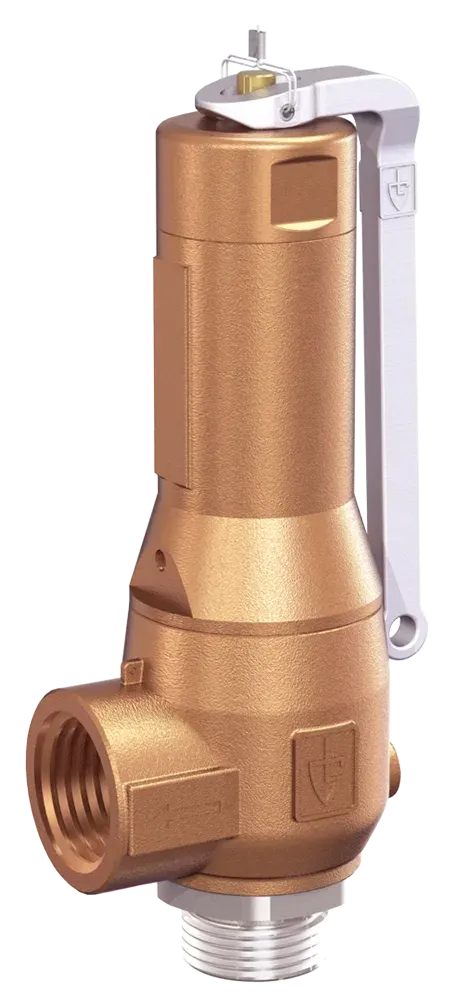

GOETZE 6450 diaphragm safety valve with stainless steel inlet and enlarged outlet
Hoekveiligheidsklep met roestvaststalen 1.4404 inlaathuis, roodkoperen uitlaat één maat groter en membraan, 1/2" tot 2" inlaat met 3/4" tot 2 1/2" uitlaat, BSP-, NPT- of clampinlaat, 0,5 tot 16 bar, −50 °C tot +205 °C, ASME UV-, ACS- en WRAS-goedgekeurd.
De 6450 is de uitvoering van de 6420 met vergrote uitlaat: roestvaststalen 1.4404 inlaathuis en mediumrakende binnendelen, roodkoperen uitlaathuis één nominale maat groter dan de inlaat, en een gevormd membraan tussen medium en veerhuis. De inlaten lopen van 1/2” tot 2” met uitlaten van 3/4” tot 2 1/2”, bij insteldrukken van 0,5 tot 16 bar; de grotere uitlaat past bij stoom- en gastoepassingen waar de tegendruk in de afblaasleiding telt.
De inlaataansluitingen zijn BSP, NPT of DIN 32676-B clamp. Het goedkeuringspakket komt overeen met de rest van de membraanfamilie: PED, TÜV-typekeuring, ASME UV, CRN, KGS, ACS, WRAS en DVGW-hygiëne, en de belangrijkste classificatiebureaus.
Selectiegegevens die wij nodig hebben
Medium en toestand, insteldruk, vereiste afblaascapaciteit, bedrijfsdruk en -temperatuur, inlaatmaat en aansluiting (BSP, NPT of clamp), afdichting- en membraanmateriaal en of een hefhendel vereist is. Voor een vervanging volstaan de typecode en de gegevens van het typeplaatje.
Toepassingen
- Drukvaten en -systemen voor gassen, dampen en vloeistoffen
- Stoom- en industriële ketelinstallaties
- Drukverhogingsinstallaties en pompbeveiliging
- Koelsystemen, utilities in voeding en dranken met clampaansluiting
