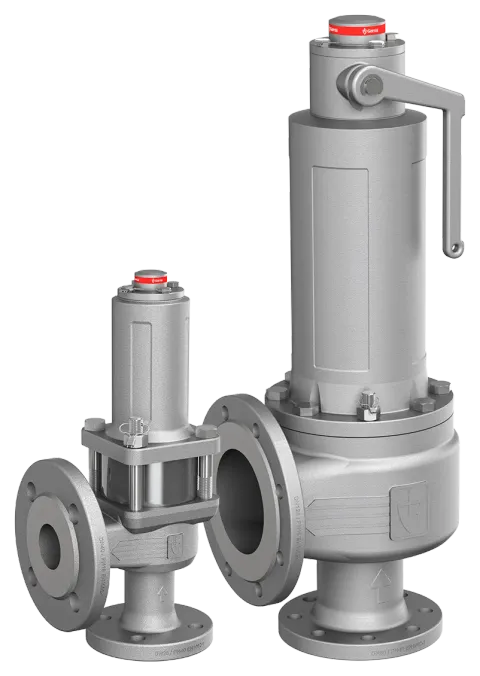

GOETZE 455 stainless steel flanged safety valve
Full-lift hoekveiligheidsklep in roestvast staal 1.4408 met DIN PN40-flenzen, DN 15 tot DN 100, 0,2 tot 40 bar, −270 °C tot +400 °C, één trim voor gassen, dampen en vloeistoffen; 455 ANSI-uitvoering met Class 150-flenzen.
De 455 is de geflensde roestvaststalen veiligheidsklep van GOETZE voor proces- en stoomtoepassingen: een full-lift hoekklep in gegoten 1.4408 met één trim voor gassen, dampen en vloeistoffen, DN 15 tot DN 100 en insteldrukken van 0,2 tot 40 bar. De zitting is vervangbaar, de verbinding tussen schotel en spindel draait vrij en de slagring is eenvoudig te demonteren, zodat de klep in de installatie onderhouden kan worden.
Vier kapuitvoeringen dekken het mediumbereik af: een open kap voor neutrale gassen, een balguitvoering die tegendruk tot 30 % van de insteldruk compenseert, een gasdichte kap voor niet-neutrale media en de dubbel gasdichte balguitvoering voor brandbare, giftige of milieugevaarlijke media. De afdichtingen gaan van metaal-op-metaal voor stoom tot 400 °C tot elastomeren en PTFE; optie P13 verruimt het bereik tot −270 °C voor cryogene gassen.
De 455 ANSI is dezelfde klep met aangegoten ASME B16.5 Class 150-flenzen, NPS 3/4” tot 4”, tot 20 bar. De 455bHL is de warmwateruitvoering met EPDM-balg voor verwarmings- en stadsverwarmingsinstallaties tot 120 °C volgens TRD 721 en EN 12828.
Selectiegegevens die wij nodig hebben
Medium en toestand, insteldruk, vereiste afblaascapaciteit, bedrijfsdruk en -temperatuur, tegendruk, inlaat- en uitlaatmaat, flensnorm (DIN of ANSI), afdichtingsmateriaal en kapuitvoering (open, balg, gasdicht). Voor een vervanging volstaan de typecode en de gegevens van het typeplaatje.
Toepassingen
- Chemische en petrochemische installaties
- Stoominstallaties en industriële ketels
- Productie van industriële gassen, waterstof, cryogene toepassingen
- Biogasinstallaties, scheepsbouw, utilities in voeding en farma
