GOETZE · Veiligheidskleppen

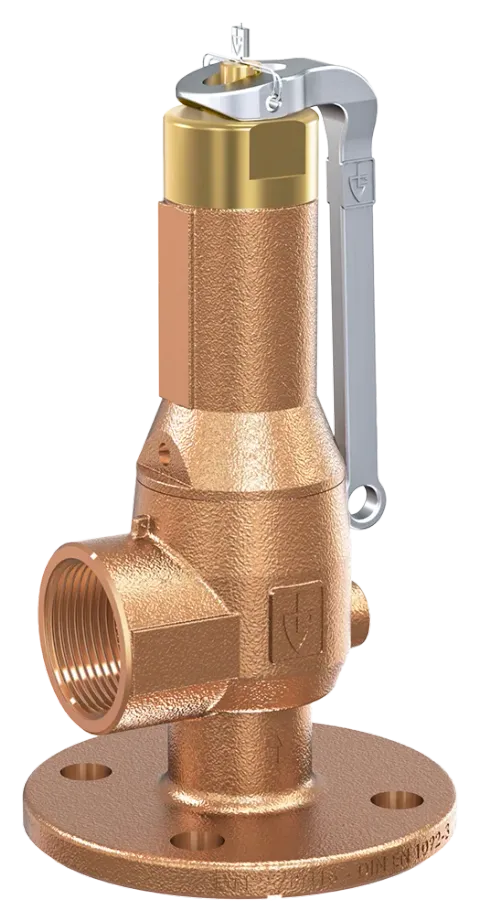

GOETZE 645 gunmetal diaphragm safety valve with enlarged outlet
Roodkoperen hoekveiligheidsklep met membraan en één maat grotere uitlaat, 1/2" tot 2" inlaat met 3/4" tot 2 1/2" uitlaat, binnendraad BSP of PN16-flensinlaat vanaf DN 25, 0,5 tot 16 bar, −50 °C tot +205 °C, ASME UV-, ACS- en WRAS-goedgekeurd.
De 645 is de 642 met een uitlaat die één nominale maat groter is dan de inlaat: 1/2” in, 3/4” uit, tot 2” in en 2 1/2” uit. De grotere uitlaat verlaagt de tegendruk in de afblaasleiding en geeft meer capaciteit bij dezelfde inlaatmaat, wat stoom- en gastoepassingen meestal nodig hebben. Al het overige is gedeeld met de 642: roodkoperen huis, roestvaststalen mediumrakende binnendelen, gevormd membraan, insteldrukken van 0,5 tot 16 bar en een PN16-flensinlaat vanaf DN 25.
Ook het goedkeuringspakket is hetzelfde, met PED, TÜV-typekeuring 2102, ASME UV, CRN, KGS, de ACS-, WRAS- en DVGW-hygiënevermeldingen voor drinkwater en classificatiegoedkeuringen.
Selectiegegevens die wij nodig hebben
Medium en toestand, insteldruk, vereiste afblaascapaciteit, bedrijfsdruk en -temperatuur, inlaatmaat en aansluiting (draad of flens), afdichting- en membraanmateriaal en of een hefhendel vereist is. Voor een vervanging volstaan de typecode en de gegevens van het typeplaatje.
Toepassingen
- Drukvaten en -systemen voor gassen, dampen en vloeistoffen
- Stoom- en industriële ketelinstallaties
- Drukverhogingsinstallaties en pompbeveiliging
- Koel- en chillinstallaties, machinebouw
