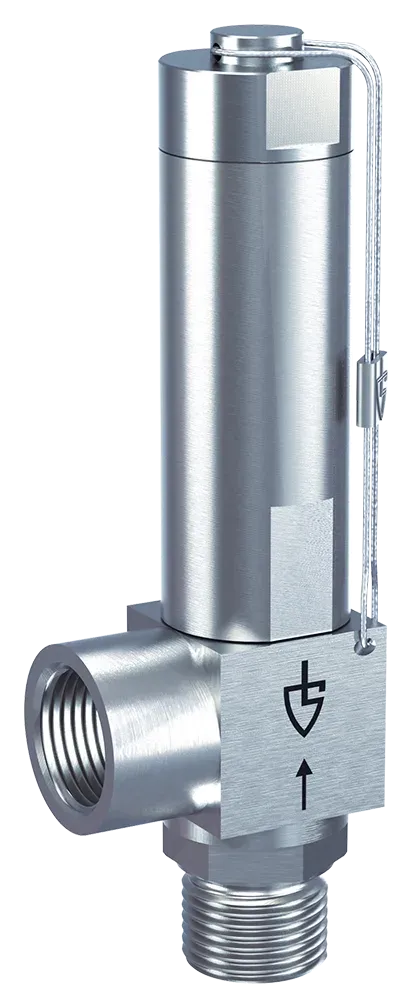

GOETZE 420 stainless steel safety valve with compression fittings
Gasdichte roestvaststalen hoekveiligheidsklep voor kleine leidingen, DN 8 en DN 10 met BSP, NPT of 8, 10 en 12 mm snijringkoppelingen, 0,5 tot 50 bar, −40 °C tot +260 °C, met PTFE- of metalen balg afhankelijk van de insteldruk.
De 420 is de veiligheidsklep van GOETZE voor kleine roestvaststalen leidingen: DN 8 en DN 10, met draadeinden of snijringkoppelingen volgens EN ISO 8434-1 voor buis van 8, 10 en 12 mm, zodat hij zonder adapters rechtstreeks in instrument- en procesleidingen wordt gemonteerd. Hij is standaard gasdicht en dekt gassen, dampen, vloeistoffen en stoom van kleine ketels onder 10 liter, bij insteldrukken van 0,5 tot 50 bar.
De balg wordt gekozen op insteldruk: geen onder 1,5 bar, een PTFE-balg van 1,6 tot 12 bar en een roestvaststalen balg daarboven, telkens ter bescherming van veer en geleiding tegen het medium. Afdichtingen van EPDM tot PTFE geven −40 °C tot +260 °C, de klep is typegekeurd onder PED en TÜV 2069 en vermeld voor waterstoftoepassingen.
Selectiegegevens die wij nodig hebben
Medium en toestand, insteldruk, vereiste afblaascapaciteit, bedrijfsdruk en -temperatuur, aansluittype (draad of buisbuitendiameter), afdichtingsmateriaal en of een hefhendel vereist is. Voor een vervanging volstaan de typecode en de gegevens van het typeplaatje.
Toepassingen
- Drukvaten en -systemen voor gassen, dampen en vloeistoffen
- Procestechniek en kleine stoomketels onder 10 l
- Chemische installaties, ontzilting, offshore, waterstof
- Algemene toepassingen met schroefkoppelingen
