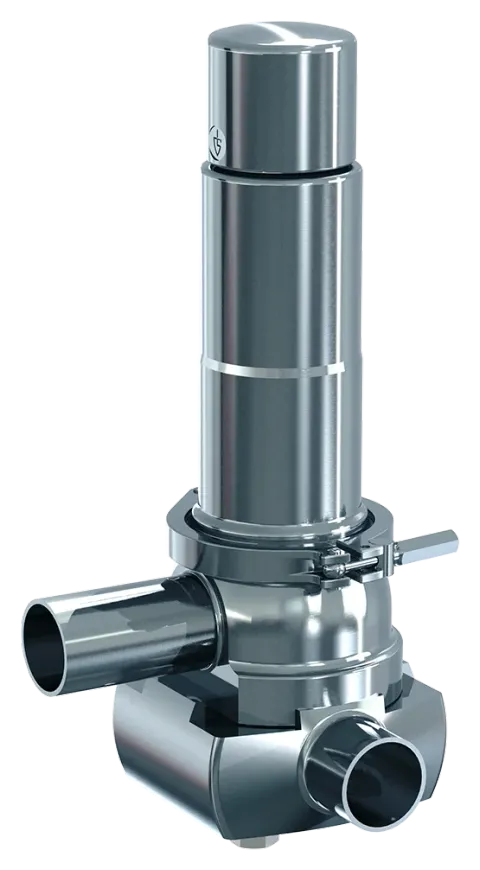

GOETZE Hygienic 4060 stainless steel safety valve with pipe connections
Hygiënische hoekveiligheidsklep in roestvast staal 1.4435 met DN 25-buisaansluitingen op inlaat en uitlaat voor orbitaal lassen, 0,4 tot 16 bar, −40 °C tot +200 °C, dode-ruimteverhouding L/D ~ 0,9, pneumatische lift voor CIP/SIP, ASME UV- en CRN-goedgekeurd.
De Hygienic 4060 is het inlasbare lid van het Clean-gamma van GOETZE: DN 25-buisstukken op inlaat en uitlaat voor DIN 11850-buis, zodat de klep zonder clamps of koppelingen en hun afdichtingen in hygiënische leidingen wordt gelast. Dat geeft een dode-ruimteverhouding van ongeveer 0,9 en één productrakende verbinding minder.
Verder is het dezelfde klep als de 4020 en 4040: huis en mediumrakende delen in 1.4435 afgewerkt onder 0,75 µm, een gevormd membraan tussen product en veerhuis, spleetvrije FKM-, EPDM- of HNBR-afdichtingen met FDA- en USP-vermelding, een pneumatische hefinrichting voor CIP en SIP, en insteldrukken van 0,4 tot 16 bar. De goedkeuringen omvatten PED, TÜV-typekeuring 2111, ASME UV en CRN.
Selectiegegevens die wij nodig hebben
Medium en toestand, insteldruk, vereiste afblaascapaciteit, bedrijfsdruk en -temperatuur, buisnorm en wanddikte, afdichtingsmateriaal, eisen aan de oppervlakteafwerking en of een pneumatische hefinrichting nodig is. Voor een vervanging volstaan de typecode en de gegevens van het typeplaatje.
Toepassingen
- Gelaste hygiënische leidingen in de voedings- en zuivelindustrie
- Brouwerijen en drankeninstallaties
- Farmaceutische en cosmetische industrie, medische techniek
- Clean-service processen voor lucht, gassen, stoom en vloeistoffen
