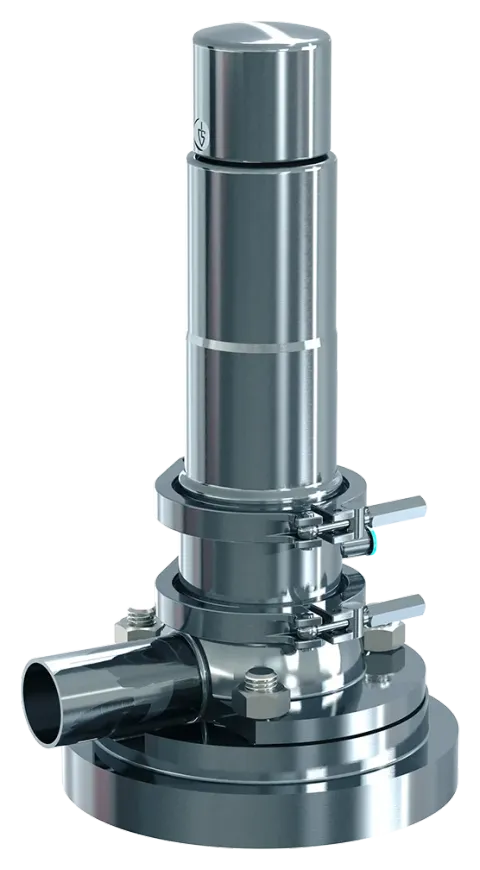

GOETZE Hygienic 4040 tank-mounted stainless steel safety valve
Hygiënische veiligheidsklep in roestvast staal 1.4435 die rechtstreeks op een tankflens wordt gemonteerd, DN 25-uitlaat met buisaansluiting, 0,4 tot 16 bar, −40 °C tot +200 °C, dode-ruimteverhouding L/D ~ 0,33, pneumatische lift voor CIP/SIP, ASME UV- en CRN-goedgekeurd.
De Hygienic 4040 is gebouwd voor tanks: in plaats van een inlaataansluiting wordt hij rechtstreeks op een tankflens gemonteerd, wat de dode-ruimteverhouding tot ongeveer 0,33 brengt en tussen vat en zitting bijna niets te reinigen overlaat. De uitlaat is een DN 25-buisaansluiting voor DIN 11850-buis. Het is de tanktopveiligheidsklep voor gistingstanks, opslag- en procesvaten in brouwerijen, zuivelbedrijven en farmaceutische installaties.
De rest van het ontwerp komt overeen met het Clean-gamma: huis en mediumrakende delen in 1.4435 afgewerkt onder 0,75 µm, een gevormd membraan dat het veerhuis beschermt, spleetvrije FKM-, EPDM- of HNBR-afdichtingen met FDA- en USP-vermelding, en een pneumatische hefinrichting voor CIP en SIP. De insteldrukken lopen van 0,4 tot 16 bar en de goedkeuringen omvatten PED, TÜV-typekeuring 2111, ASME UV en CRN.
Selectiegegevens die wij nodig hebben
Medium en toestand, insteldruk, vereiste afblaascapaciteit, bedrijfsdruk en -temperatuur, gegevens van de tankflens, afdichtingsmateriaal, eisen aan de oppervlakteafwerking en of een pneumatische hefinrichting nodig is. Voor een vervanging volstaan de typecode en de gegevens van het typeplaatje.
Toepassingen
- Proces- en opslagtanks in de voedings- en zuivelindustrie
- Gistings- en lagertanks in brouwerijen
- Farmaceutische en cosmetische vaten, medische techniek
- Clean-service vaten voor lucht, gassen, stoom en vloeistoffen
