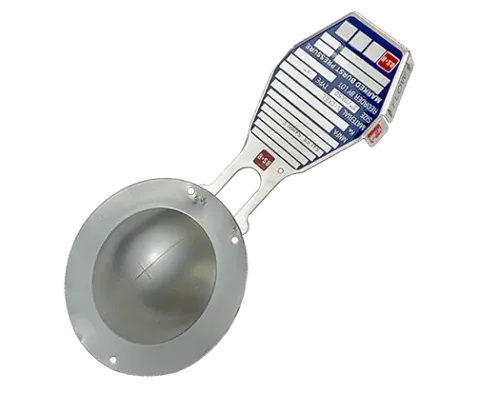

BS&B XT forward acting disk

Name: BS&B XT forward acting disk
Brand: BS&B
SKU: Forward acting

Kruisgekerfde forward acting breekplaat voor 5,5 tot 100 bar in DN25 tot DN225, 85 % bedrijfsratio, niet-fragmenterend, volledig vacuümbestendig. Ook als gelaste assemblagebreekplaat tot 2000 bar.

De XT is een kruisgekerfde forward acting breekplaat: vier kerflijnen ontmoeten elkaar op de top van de koepel zodat de breekplaat opent in vier vastzittende bladen met een grote, voorspelbare ontlastoppervlakte. Hij is even geschikt voor gas als voor vloeistof, weerstaat volledig vacuüm zonder steun en werkt op 85 % van de barstdruk.

Dezelfde technologie wordt gebruikt in de op maat gemaakte assemblages van BS&B, waar een XT breekplaat in een huis met draad of flens wordt gelast of gekrompen voor OEM-apparatuur en drukken tot 2000 bar. Voor standaard geflensde installaties past de XT in de voorgespannen NF-7RS en NFI-7RS houders of de TL-7R.

Selectiegegevens die wij nodig hebben

Maat, barstdruk en temperatuur, bedrijfsdruk, medium en flensklasse. Voor assemblages: het aansluittype en de inbouwmaten.

Toepassingen

Procesbeveiliging bij middelhoge en hoge druk
Isolatie van veiligheidskleppen
OEM-assemblages en gelaste houders
Gas- en vloeistoftoepassingen
