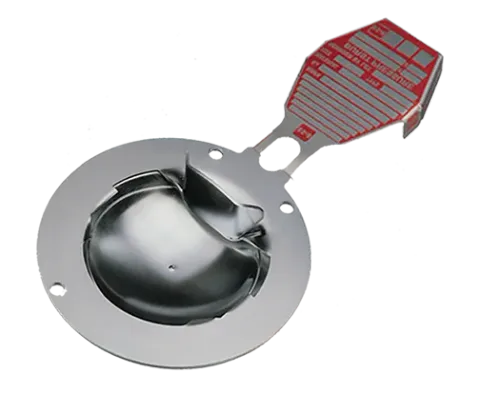

Ritec-partnerBS&B SKr reverse buckling disk
Gekerfde reverse buckling breekplaat met 90 % bedrijfsratio en barstdrukken van 0,6 tot 34,5 bar, niet-fragmenterend, voor gas, damp en vloeistof. De allround Sta-Saf breekplaat.
De SKr is de breekplaat die wij het vaakst offreren. De koepel is naar het proces gericht zodat het metaal op druk belast wordt; bij het bereiken van de barstdruk klapt de koepel om en opent hij langs voorgekerfde lijnen tot een scharnierend blad dat aan de breekplaat blijft. Er fragmenteert niets en er gaat niets stroomafwaarts, precies wat u wil wanneer de breekplaat onder een veiligheidsklep of voor een fakkelleiding zit.
Vergeleken met een forward-acting breekplaat van dezelfde waarde kan de SKr op een hoger percentage van zijn barstdruk werken, heeft hij tot volledig vacuüm geen vacuümsteun nodig en gaat hij veel langer mee bij drukwisselingen. Het zeer brede barstdrukbereik, van enkele honderden millibar tot 34,5 bar, en aluminium als standaardmateriaal maken hem het standaardantwoord voor de meeste procestoepassingen.
Opties
- Voorgespannen inzethouders (SRI-7RS, SRB-7RS) voor snelle, herhaalbare montage
- Burst Alert sensor voor melding op afstand
- Fluorpolymeer liners voor corrosieve media
- Barstdrukkalibratie volgens ASME, CE/PED of beide
Selectiegegevens die wij nodig hebben
Maat, barstdruk en temperatuur, bedrijfsdruk, medium, aanwezigheid van vacuüm of tegendruk, flensnorm en drukklasse. Voor een vervangbreekplaat volstaat een foto van de tag: het lotnummer zegt ons alles.
Toepassingen
- Primaire beveiliging van reactoren, kolommen en opslagvaten
- Voor veiligheidskleppen (isolatie)
- Cyclische en pulserende belasting
- Lage barstdrukken waar een forward-acting breekplaat een vacuümsteun zou vereisen
