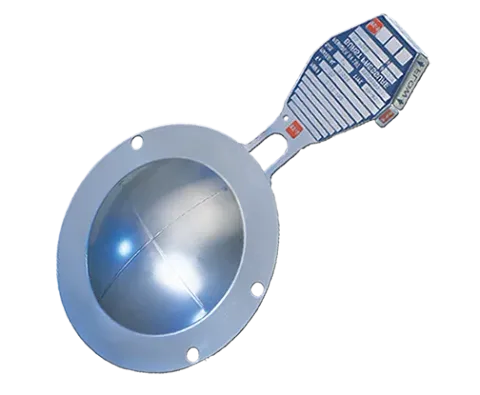

BS&B XN85 forward acting disk

Name: BS&B XN85 forward acting disk
Brand: BS&B
SKU: Forward acting

Gekerfde forward acting breekplaat met 85 % bedrijfsratio, 2,1 tot 124 bar in DN25 tot DN600, niet-fragmenterend en vacuümbestendig zonder steun. Geschikt voor isolatie van veiligheidskleppen.

De XN85 is wat een forward acting breekplaat wordt wanneer het openingspatroon in de koepel wordt gekerfd. De kerving bepaalt waar en hoe het metaal scheurt, zodat de breekplaat opent als vastzittende bladen in plaats van fragmenten, en het ontwerp vacuüm verdraagt zonder aparte steun. De bedrijfsratio stijgt tot 85 %, ruim boven de 70 % van een gewone Type B.

De XN85 wordt gekozen waar om druk- of mediumredenen een forward acting breekplaat de voorkeur krijgt maar de toepassing toch niet-fragmentatie eist, bijvoorbeeld onder een veiligheidsklep of in een vloeistofgevuld systeem. Hij past in de voorgespannen NF-7RS en NFI-7RS houders.

Selectiegegevens die wij nodig hebben

Maat, barstdruk en temperatuur, bedrijfsdruk, fase ter hoogte van de breekplaat, medium en flensklasse.

Toepassingen

Vaten en leidingen bij middelhoge en hoge druk
Isolatie van veiligheidskleppen
Vloeistofgevulde systemen en systemen met gaskussen
Stoom- en utiliteitssystemen
