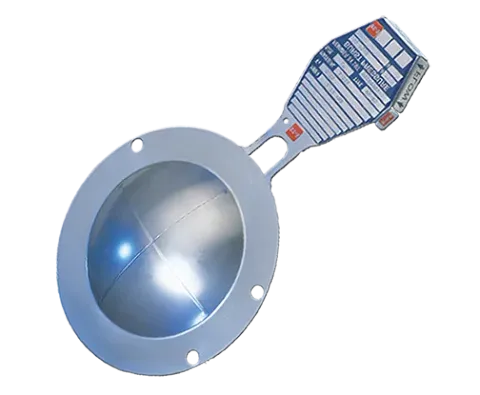

BS&B XB high pressure forward acting disk

Name: BS&B XB high pressure forward acting disk
Brand: BS&B
SKU: Forward acting

Gekerfde forward acting breekplaat voor hoge drukken, 4,1 tot 414 bar in DN25 tot DN600, 85 % bedrijfsratio, niet-fragmenterend, vacuümbestendig. Voor gas en vloeistof.

Boven het bereik van reverse buckling breekplaten trekt de XB het gekerfde forward acting ontwerp door tot 414 bar, met behoud van de twee eigenschappen die bij hoge druk het meest tellen: een niet-fragmenterende opening en een bedrijfsratio van 85 %. Die combinatie laat de XB toe hogedruk veiligheidskleppen te isoleren en dicht bij zijn barstdruk te werken zonder vermoeiingsproblemen.

Hij is standaard op hogedrukreactoren en compressorsystemen, in maten van DN25 tot DN600, en past in de NF-7RS, NFI-7RS en NX-7R houders.

Selectiegegevens die wij nodig hebben

Maat, barstdruk en temperatuur, bedrijfsdruk en drukwisselingspatroon, medium en flensklasse.

Toepassingen

Hogedrukreactoren, polymerisatie en hydrogenering
Pers van compressoren en hogedrukpompen
Isolatie van hogedruk veiligheidskleppen
Hydraulische en testsystemen
