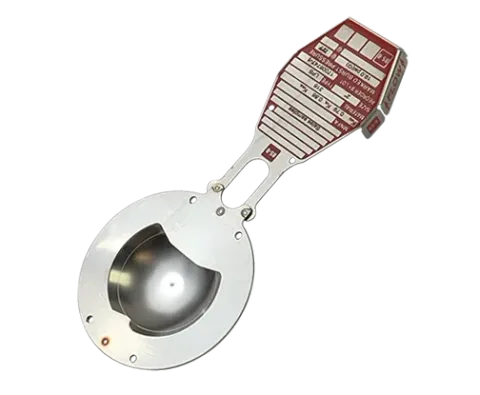

BS&B LPS low pressure reverse buckling disk

Reverse buckling breekplaat voor lage barstdrukken van 0,3 tot 4,8 bar, DN25 tot DN300, 90 % bedrijfsratio en volledig vacuümbestendig zonder steun.

Lage barstdrukken zijn het terrein waar conventionele forward-acting breekplaten het moeilijk hebben: het metaal moet dun zijn, de breekplaat wordt kwetsbaar en een vacuümsteun is bijna altijd nodig. De LPS lost dit op met het reverse buckling principe. Zelfs bij 300 mbar is de breekplaat een robuuste koepel onder druk, weerstaat hij op eigen kracht volledig vacuüm en kan hij op 90 % van zijn barstdruk werken.

De opening is zuiver en niet-fragmenterend, zodat de LPS lagedrukapparatuur rechtstreeks kan beveiligen of een veiligheidsklep of ademventiel kan isoleren van een corrosief of polymeriserend medium. Voor maten onder DN25 is er de LPS-U met de UR-2 unionhouder.

Selectiegegevens die wij nodig hebben

Maat, barstdruk en temperatuur, bedrijfsdruk, of de apparatuur vacuüm ziet, medium en flensklasse.

Toepassingen

  • Lagedrukvaten, tanks en drogers
  • Geëmailleerde en dunwandige apparatuur
  • Ontluchtings- en afblaasleidingen
  • Vacuümbedrijf met occasionele overdruk
