BS&B Saf-T-Graf RE / REL / REV replaceable graphite disk

Name: BS&B Saf-T-Graf RE / REL / REV replaceable graphite disk
Brand: BS&B
SKU: Saf-T-Graf

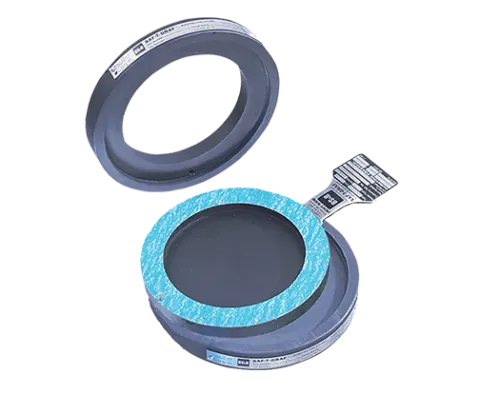

Tweedelige grafietbreekplaat met vervangbaar barstelement in een herbruikbare grafiethouder, 0,1 tot 30 bar in DN15 tot DN600. REL met fluorpolymeer liner, REV met vacuümsteun.

Waar grafietbreekplaten vaak vervangen worden, verlaagt het tweedelige RE ontwerp de kost van elke wissel: enkel het dunne barstelement wordt vernieuwd, terwijl de gefreesde grafiethouder in dienst blijft. De houder wordt tussen standaardflenzen gemonteerd zoals een monoblok breekplaat.

De REL voegt een fluorpolymeer liner toe voor media die grafiet aantasten, en de REV bevat een vacuümsteun voor barstdrukken onder 1,52 bar waar vacuüm kan optreden. Alle varianten zijn gemaakt van hetzelfde harsgeïmpregneerde grafiet als de monoblok reeks.

Selectiegegevens die wij nodig hebben

Maat en flensnorm, barstdruk en temperatuur, bedrijfsdruk, vacuümcondities en medium. Voor vervangingen: de houdermaat en de waarde van het bestaande element.

Toepassingen

Corrosieve media met frequente breekplaatwissels
Fabrieken die de kost per wissel willen minimaliseren
Lagedruk ontluchtings- en tankbeveiliging
Bestaande RE houderinstallaties
