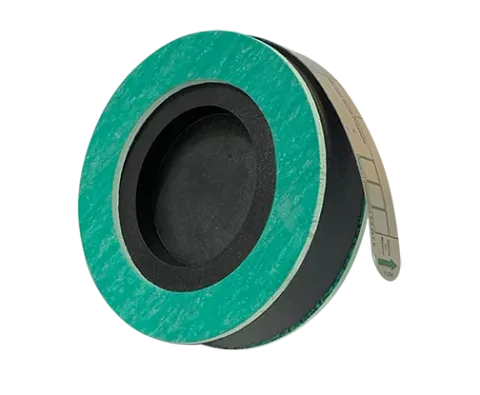

BS&B Saf-T-Graf FSM / AFSM graphite disk

Grafietbreekplaat met het membraan aan de inlaatzijde voor installaties met omgekeerde stroming, 21 mbar tot 69 bar in DN15 tot DN600, vacuümbestendig. AFSM gepantserd.

De FSM is een monoblok grafietbreekplaat waarbij het barstmembraan aan de inlaatzijde zit en door het huis wordt gesteund tegen druk van de uitlaatzijde. Hij biedt hetzelfde brede barstbereik en dezelfde vacuümbestendigheid als de IMB, maar met de omgekeerde oriëntatie, wat van belang is wanneer de geometrie van de procesaansluiting of de stromingsrichting in een ontluchtingscollector bepaalt waar het membraan moet zitten.

Zoals elke Saf-T-Graf breekplaat wordt hij tussen standaardflenzen gemonteerd zonder houder, en de gepantserde AFSM versie wordt aanbevolen ter bescherming tijdens hantering en montage.

Selectiegegevens die wij nodig hebben

Maat en flensnorm, stromingsrichting en oriëntatie, barstdruk en temperatuur, bedrijfsdruk, vacuümcondities en medium.

Toepassingen

  • Corrosieve media waar de breekplaat een bepaalde stromingsrichting moet hebben
  • Tank- en reactorontluchting
  • Vacuümbedrijf met agressieve media
  • Standaardisatie met andere Saf-T-Graf breekplaten
