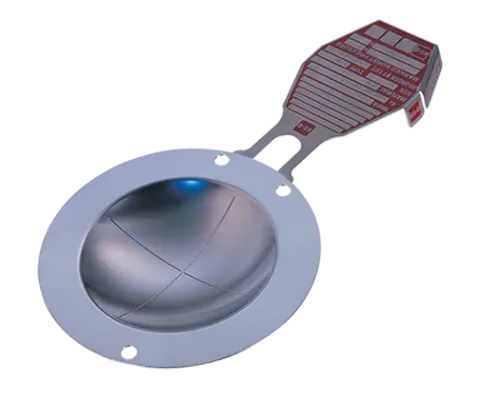

BS&B S-90 reverse buckling disk

Name: BS&B S-90 reverse buckling disk
Brand: BS&B
SKU: Sta-Saf

Reverse buckling breekplaat in grote maten tot DN1000, barstdrukken 0,4 tot 12,4 bar, 90 % bedrijfsratio, niet-fragmenterend. Voor gas, vloeistof en vloeistof met gaskussen.

De S-90 is het grote-diameterlid van de Sta-Saf familie. Waar de meeste reverse buckling breekplaten stoppen bij DN600, gaat de S-90 door tot DN1000, wat hem de breekplaat maakt voor grote lagedrukapparatuur: opslagvaten, grote kolommen, drogers en ontluchtingscollectoren waar de vereiste ontlastoppervlakte gewoon groot is.

Hij behoudt de kwaliteiten van de familie bij deze maten: belasting op druk, volledig vacuümbestendig zonder steun, 90 % bedrijfsratio en een scharnierende, niet-fragmenterende opening. Dat laatste is belangrijk op grote fakkel- en ontluchtingsleidingen, waar een fragmenterende breekplaat metaal stroomafwaarts zou sturen. De S-90 is ook een eenvoudige upgrade voor oudere grote forward-acting breekplaten die vacuümsteunen en frequente vervanging nodig hebben.

Selectiegegevens die wij nodig hebben

Maat, barstdruk en temperatuur, bedrijfsdruk, medium en of de breekplaat gas, vloeistof of vloeistof met gaskussen ziet, plus flensnorm en drukklasse.

Toepassingen

Grote vaten, kolommen en opslagtanks
Ontluchtingscollectoren en fakkelleidingen
Mantelzijdebeveiliging van warmtewisselaars
Vervanging van grote forward-acting breekplaten
