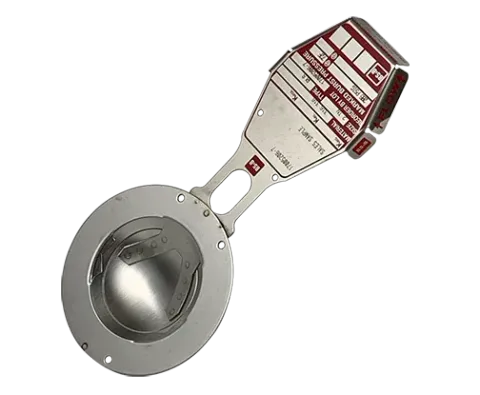

BS&B RLS high pressure reverse buckling disk

Name: BS&B RLS high pressure reverse buckling disk
Brand: BS&B
SKU: Sta-Saf

Reverse buckling breekplaat voor hoge barstdrukken van 1,4 tot 138 bar, DN25 tot DN500, 90 % bedrijfsratio, niet-fragmenterend, volledig vacuümbestendig.

De RLS brengt de reverse buckling technologie naar barstdrukken waar vroeger enkel dikke forward-acting breekplaten beschikbaar waren. Tot 138 bar werkt de breekplaat nog steeds onder druk, behoudt hij zijn 90 % bedrijfsratio en opent hij zonder fragmentatie, zodat een hogedruk veiligheidsklep van het proces kan worden geïsoleerd met een breekplaat die geen stukken in de klep achterlaat.

De RLS is ook de referentie voor hogedruktoepassingen waar drukwisselingen een op trek belaste breekplaat zouden vermoeien, bijvoorbeeld op de pers van zuigercompressoren. Voor maten onder DN25 bij hoge druk vraagt u naar de RLS-U in de UR-2 unionhouder.

Selectiegegevens die wij nodig hebben

Maat, barstdruk en temperatuur, bedrijfsdruk en drukwisselingspatroon, medium en flensklasse van de tegenflenzen.

Toepassingen

Hogedrukreactoren en autoclaven
Pers van compressoren en pompen
Waterstof-, gas- en stoomsystemen
Isolatie van hogedruk veiligheidskleppen
