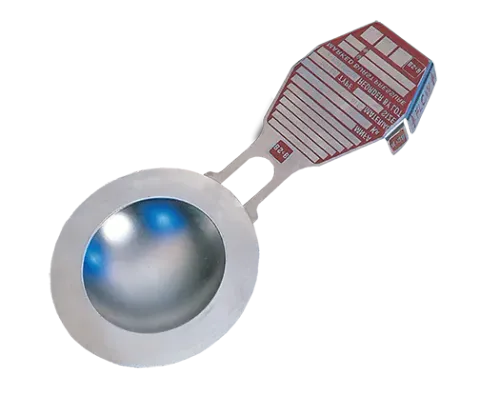

BS&B RB-90 reverse buckling disk

Name: BS&B RB-90 reverse buckling disk
Brand: BS&B
SKU: RB-90

Hogedruk reverse buckling breekplaat tot 124 bar in maten DN25 tot DN1050, voor gas of vloeistof met gaskussen, in de voorgemonteerde RB-7R houder. 90 % bedrijfsratio, niet-fragmenterend.

De RB-90 is een beproefde hogedruk reverse buckling breekplaat met een ongewoon groot bereik: van DN25 tot DN1050 en van onder 1 bar tot 124 bar. Hij wordt geleverd in de voorgemonteerde RB-7R houder, die aankomt met de breekplaat al gemonteerd en aangespannen, zodat de montage ter plaatse beperkt blijft tot het inbouten van het geheel tussen de flenzen.

Voor gas en voor vloeistoffen met een gaskussen ter hoogte van de breekplaat levert de RB-90 een bedrijfsratio van 90 % en een niet-fragmenterende opening, wat gebruik rechtstreeks onder een veiligheidsklep toelaat, ook bij hoge druk. Waar het systeem volledig vloeistofgevuld is zonder gaskussen, stellen wij een alternatief uit de Sta-Saf reeks voor.

Selectiegegevens die wij nodig hebben

Maat, barstdruk en temperatuur, bedrijfsdruk, medium en fase ter hoogte van de breekplaat, flensnorm en drukklasse.

Toepassingen

Hogedruk gas- en stoomsystemen
Hogedrukvaten met grote diameter
Compressorpers
Isolatie van hogedruk veiligheidskleppen
