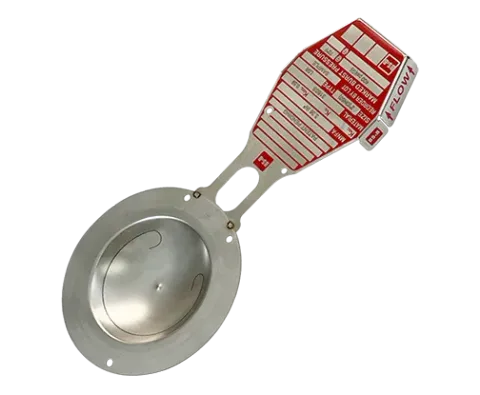

BS&B LSR reverse buckling disk

Name: BS&B LSR reverse buckling disk
Brand: BS&B
SKU: Sta-Saf

Compacte reverse buckling breekplaat voor kleine maten DN25 tot DN150 met een zeer breed barstbereik van 0,14 tot 20 bar, 90 % bedrijfsratio, niet-fragmenterend. Patenten aangevraagd.

De LSR is een eendelige gewelfde breekplaat met een cirkelvormige kerf en een eigen krulvorm aan de kerf, plus SAF (structural apex forming) op de top van de koepel als extra controle van de barstdruk. Het ontwerp gebruikt merkbaar minder materiaal dan vroegere breekplaten en wordt gemaakt in een ISO 14001 fabriek zonder waterverbruik, wat BS&B als duurzaamheidsfocus naar voren schuift.

De LSR dekt in één breekplaat voor kleine maten een barstdrukbereik dat vroeger twee of drie verschillende producten vereiste: van 140 mbar tot 20 bar. Dat vereenvoudigt de specificatie voor engineeringbureaus en houdt de reservevoorraad klein voor fabrieken met veel kleine beveiligingspunten.

Hij deelt de Sta-Saf kenmerken: op druk belaste koepel, volledig vacuümbestendig, 90 % bedrijfsratio, niet-fragmenterende opening en dezelfde voorgespannen inzethouders als de SKr en SKi.

Selectiegegevens die wij nodig hebben

Maat, barstdruk en temperatuur, bedrijfsdruk, medium en flensklasse.

Toepassingen

Kleine vaten en proefinstallaties
Lage tot middelhoge drukbeveiliging in één familie
Isolatie van kleine veiligheidskleppen
OEM- en skidinstallaties
