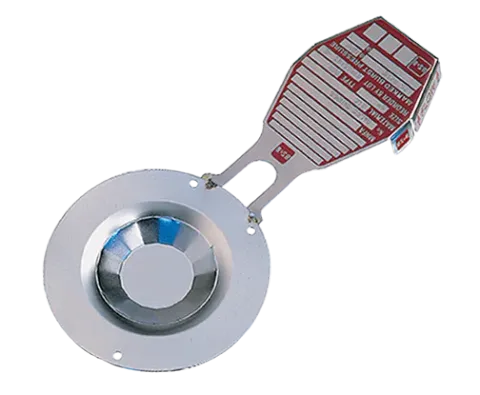

BS&B FRS / FRL reverse buckling disk

Reverse buckling breekplaat voor de kleinste maten, DN25 en DN50, barstdrukken 0,8 tot 10,3 bar. FRS voor gas, FRL voor vloeistof.

Kleine beveiligingspunten verdienen dezelfde niet-fragmenterende, volledig vacuümbestendige beveiliging als grote vaten. De FRS (gas) en FRL (vloeistof) brengen het Sta-Saf reverse buckling ontwerp naar DN25 en DN50 bij barstdrukken van 0,8 tot 10,3 bar, in dezelfde voorgespannen houders als de grotere breekplaten.

Het onderscheid gas/vloeistof is bij deze maten belangrijk: volledig vloeistofgevulde systemen hebben geen samendrukbaar volume om het omklappen aan te drijven, en de FRL is precies voor die situatie ontworpen. Zeg ons wat er aan de proceszijde van de breekplaat zit en wij selecteren de juiste.

Selectiegegevens die wij nodig hebben

Gas of vloeistof ter hoogte van de breekplaat, maat, barstdruk en temperatuur, bedrijfsdruk, medium en flensklasse.

Toepassingen

  • Kleine reactoren, monsternamesystemen en proefinstallaties
  • Pompbeveiliging in vloeistofleidingen (FRL)
  • Instrument- en analyserbeveiliging
  • Gepakketteerde en OEM-installaties

Modellen: Breekplaten

BS&B

BS&B Sigma / Sigma EXL reverse buckling disk

Vlaggenschip van de Sta-Saf reeks: bedrijfsdruk tot 95 % (ASME) of 100 % (CE/PED) van de barstdruk, volledig vacuümbestendig, niet-fragmenterend, DN25 tot DN600.

BS&B

BS&B SKr reverse buckling disk

Gekerfde reverse buckling breekplaat met 90 % bedrijfsratio en barstdrukken van 0,6 tot 34,5 bar, niet-fragmenterend, voor gas, damp en vloeistof. De allround Sta-Saf breekplaat.

BS&B

BS&B SKi reverse buckling disk

De eerste tegendrukonafhankelijke reverse buckling breekplaat: variabele tegendruk tot 2 bar heeft geen invloed op de barstdruk. DN25 tot DN250, 3,45 tot 34,5 bar, 90 % bedrijfsratio, niet-fragmenterend.
