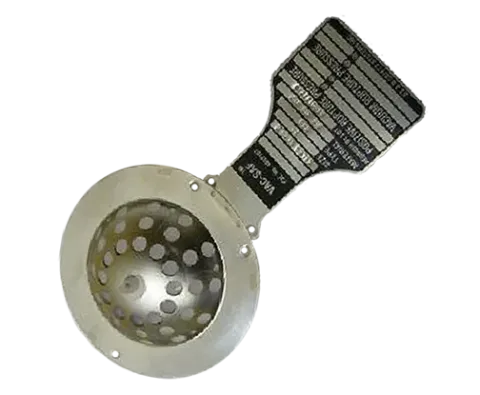

BS&B Vac-Saf DKB / P-DKB disk

Name: BS&B Vac-Saf DKB / P-DKB disk
Brand: BS&B
SKU: Vac-Saf

Vacuümgesteunde lagedrukbreekplaat, ontlast van 14 mbar tot 12 bar naargelang de richting, DN50 tot DN200, met zichtbare geperforeerde steun. P-DKB met fluorpolymeer liner.

De DKB is het klassieke lagedruk Vac-Saf ontwerp: een dun barstmembraan gesteund door een geperforeerde steunplaat die de belasting in de omgekeerde richting opneemt. Dat laat zeer lage barstdrukken aan één zijde toe, tot 14 mbar, gecombineerd met een veel hogere barstdruk, tot 12 bar, aan de andere zijde. De steun maakt deel uit van de breekplaat, dus er valt niets extra te monteren.

De P-DKB voegt een fluorpolymeer liner aan de proceszijde toe voor agressieve media, wat verklaart waarom de DKB familie veel voorkomt op chloor-, zuur- en solventtanks. De breekplaten worden in één of twee richtingen gekalibreerd en passen in de voorgemonteerde KB-7R of PKB-7R houder.

Selectiegegevens die wij nodig hebben

Maat, barstdruk in elke richting met temperatuur, bedrijfsdruk, medium (om over de liner te beslissen) en flensklasse.

Toepassingen

Lagedrukvaten die ook vacuüm zien
Corrosieve media (P-DKB gevoerde uitvoering)
Beveiliging van tank- en reactorontluchting
Tweerichtingsontlasting met ongelijke instellingen
