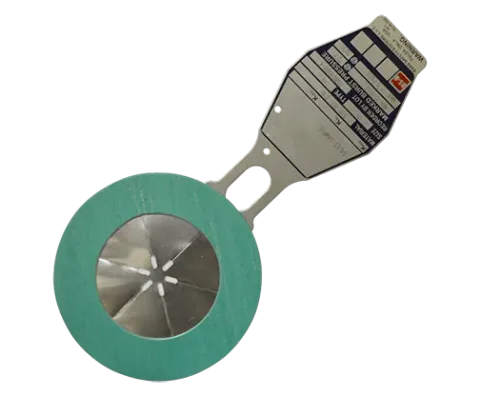

BS&B Vac-Saf AV gasketed disk

Lagedrukbreekplaat met vastgelijmde pakkingen die rechtstreeks tussen flenzen wordt gemonteerd zonder houder, 35 mbar tot 10,35 bar, DN50 tot DN1050. Niet-fragmenterend.

De AV is de eenvoudigste manier om een breekplaat op een lagedruksysteem te plaatsen. Pakkingen zijn op beide vlakken van de breekplaat gelijmd, zodat hij rechtstreeks tussen de tegenflenzen wordt geklemd: geen houder, geen aanspanvolgorde, geen extra onderdelen. De maten lopen door tot DN1050, wat hem populair maakt voor silo’s, stoffilters en grote ontluchtingskanalen.

Hij ontlast vanaf slechts 35 mbar en is beschikbaar met een optionele vacuümsteun voor eenrichtingsbedrijf. De AV opent zonder fragmentatie; als uitlaatzijdige breekplaat op een veiligheidsklep houdt hij het klephuis schoon zonder een houder toe te voegen.

Selectiegegevens die wij nodig hebben

Maat, flensnorm en drukklasse, barstdruk en temperatuur, bedrijfsdruk, vacuümcondities en medium (voor de pakkingkeuze).

Toepassingen

  • Grote lagedruktanks en silo's
  • Ontluchtingscollectoren en kanalen
  • Toepassingen waar de kost van een houder niet gerechtvaardigd is
  • Stoffilters, drogers en sproeitorens
