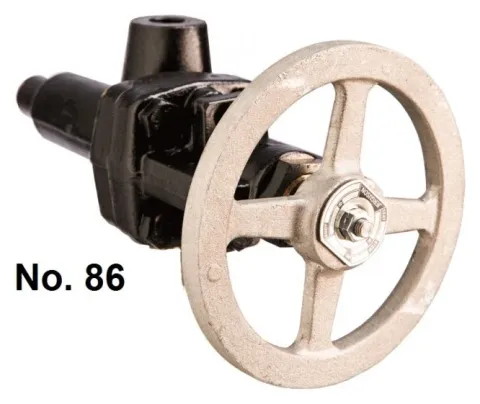

Jerguson Series 86 high pressure safety ballcheck valves, to 10,000 psi
Hogedruk peilglasafsluiter met geboute kap, buitenliggende spindel en losse terugzittende kop; de 86HO met Viton O-ringen is goedgekeurd voor 10.000 psi (689,5 barg) tot 400 °F en past bij het Jerguson Series 51 peilglas.
De Series 86 is de Jerguson peilglasafsluiter voor de hoogste drukken, ontworpen voor vlakglas peilglazen, instrumentleidingen en andere toepassingen die een robuuste afsluiter vragen. Met de standaard spiraalgewonden pakking tussen kap en huis is hij goedgekeurd voor 6000 psi bij 100 °F. De 86HO vervangt die pakking door Viton O-ringen, ook onder de vervangbare zitting en de aftapplug, en haalt 10.000 psi bij 400 °F, passend bij het Jerguson Series 51 peilglas.
De schijf op de spindel is een gespiede, vrij draaiende losse kop, die nauwkeurig afdicht en vreten voorkomt. Acme-draad houdt de bediening licht. Wordt de spindel volledig teruggedraaid, dan zit de kop tegen de huls van de kap, zodat de afsluiter onder druk herpakt kan worden. Het buitenliggende juk houdt de draad weg van warmte en procesmedium.
Selectiegegevens die wij nodig hebben
86H of 86HO, set of losse afsluiter, aansluiting aan vatzijde (3/4” of 1” moflas, of flensklasse), materiaal van het huis, ontwerpdruk en -temperatuur, medium, en het peilglas waarop hij komt.
Toepassingen
- Jerguson Series 51 hogedruk peilglazen
- Hogedruk instrumentleidingen
- Niet aanbevolen voor stoom
