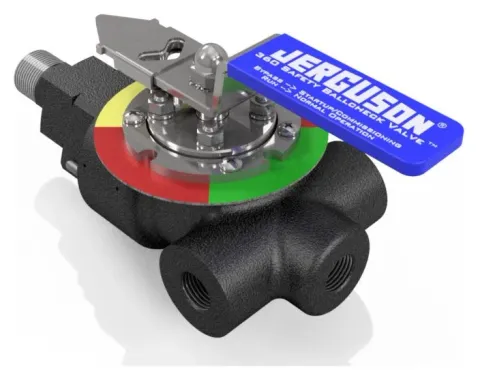

Jerguson 360 Series safety ballcheck valve with bypass mode
Kwartslag metaalgezeten peilglasafsluiter met interne veiligheidskogel en bypassstand die foute niveau-aflezingen bij het in bedrijf stellen voorkomt, low emission volgens API 641 en ISO 15848-1, Class V dichtheid, tot 2220 psi (153 barg).
Met een klassieke peilglasafsluiter met veiligheidskogel gaat het in bedrijf stellen van een peilglas op een vat met vloeistof makkelijk fout: de operator opent te snel, de kogel sluit en het peilglas toont een fout niveau. De 360 Series neemt dat risico weg met een bypassstand.
Bij het in bedrijf stellen gaat eerst de bovenafsluiter en daarna de onderafsluiter naar bypass. De vloeistof stroomt het glas in zonder dat de kogel sluit. Stijgt het niveau niet meer, dan gaan beide afsluiters naar bedrijf, en vanaf dan scheidt de kogel het peilglas af als het glas of een pakking faalt. De kwartslaghendel en de gekleurde ring tonen de stand in één oogopslag, en een borgpen houdt de stand vast.
De kogel zit in een metaalgezeten afsluiter met Class V dichtheid, gecertificeerd voor lage emissies volgens API 641 en ISO 15848-1. Een reinigingspoort laat snelle inspectie of spoelen toe.
Selectiegegevens die wij nodig hebben
Set of losse boven-/onderafsluiter, peilglasaansluiting met of zonder wartel, type en maat van procesaansluiting (met flensklasse), maat van ontluchting/aftap en reinigingspoort, materiaal van huis en trim, ontwerpdruk en -temperatuur, medium, en of het peilglas geïsoleerd is (verlengde spindel).
Toepassingen
- Peilglasopstellingen die in bedrijf gesteld worden op vaten met vloeistof
- Low-emission toepassingen volgens API 641 / ISO 15848-1
- Zure en raffinaderijtoepassingen (NACE MR0103 / MR0175)
- Geïsoleerde peilglazen (verlengde spindel)
