Jerguson · Peilglasafsluiters
Jerguson Series 70 bolted bonnet safety ballcheck valves, Class 900
Peilglasafsluiters met geboute kap, buitenliggende spindel en terugzitting voor ratings boven ASME Class 900, low emission volgens API 624, roestvast staal tot 4000 psi (275,8 barg) bij 100 °F, 750 WSP verzadigde stoom.
De Series 70 is de Jerguson peilglasafsluiter met geboute kap voor hogere drukken, met ratings boven ASME Class 900. Hij wordt gebruikt op vlakglas peilglazen, instrumentleidingen en andere toepassingen die een robuuste afsluiter vragen, en is gecertificeerd voor lage emissies volgens API 624.

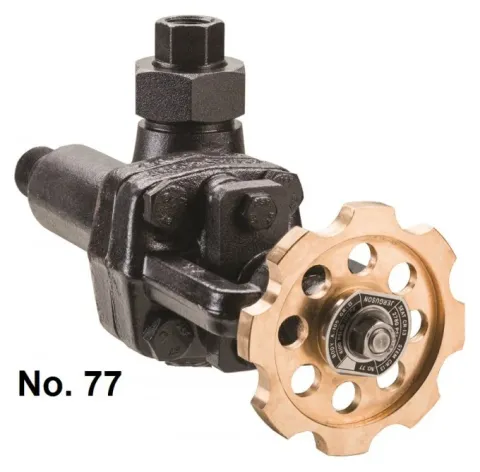

Het buitenliggende juk houdt de draad van de spindel weg van warmte en procesmedium, en de terugzittende spindel laat herpakken onder druk toe. De zitting kan nageslepen of vervangen worden met een standaard 5/8” dopsleutel. De nrs. 74 en 77 hebben een wartel aan peilglaszijde om het peilglas te draaien of te verwijderen zonder het vat te ledigen; bij de verzette nrs. 76 en 77 kan het peilglas via de ontluchtings- of aftapplug gereinigd worden.
Voor lichtere Class 600 toepassingen: zie de 70BL / 70XL.
Selectiegegevens die wij nodig hebben
Afsluiternummer (73, 74, 76 of 77), set of losse afsluiter, aansluitingen aan vat- en peilglaszijde, materiaal van het huis, ontwerpdruk en -temperatuur, medium en stoomdruk.
Toepassingen
- Vlakglas peilglazen en instrumentleidingen
- Hogedrukstoom tot 750 WSP
- Low-emission toepassingen (API 624)
