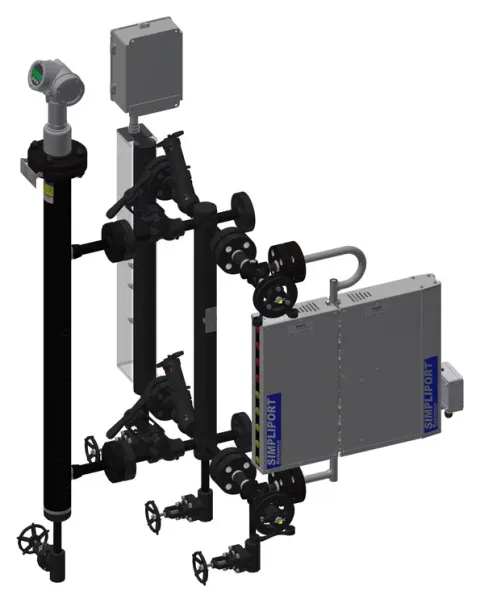

Ritec-partnerReliance LevelMax Optima three and four instrument drum level assemblies
Montageklare bridle voor trommelniveau met drie of vier onafhankelijke instrumenten: Eye-Hye SmartLevel, één of twee geleide-radartransmitters en een Simpliport 180 waterstandglas, voor redundante bewaking met meerdere technieken in stoomketels en HRSG's.
LevelMax Optima breidt het LevelMax-concept uit naar drie of vier instrumenten op één montageklare bridle. Elk instrument werkt onafhankelijk en volgens een eigen principe, zodat één oorzaak niet alle niveaumetingen tegelijk kan uitschakelen.
De Eye-Hye SmartLevel toont het niveau op indicatoren op afstand, met melding wanneer spuien nodig is. Geleide radar geeft een continu signaal aan de ketelregeling over het volledige bereik, zonder de bevroren of verstopte dunne impulsleidingen van andere transmitters. De Simpliport 180 geeft het direct afleesbare zicht volgens ASME Section I met een kijkhoek van 180°. De uitvoering met drie instrumenten voldoet aan het codeminimum; die met vier voegt een tweede radar toe voor redundantie.
De posities van de instrumenten op de bridle zijn vrij te kiezen volgens de trommelconstructie en de bereikbaarheid. Voor HRSG’s en STEG-centrales beschermen geïsoleerde en verwarmde radar- en elektrodekamers beter tegen vorststilstand dan verwarmde impulsleidingen.
Selectiegegevens die wij nodig hebben
Uitvoering met drie of vier instrumenten, ontwerpdruk en -temperatuur van de trommel, hartafstand van de aansluitingen, gewenst radarmerk en uitgang, aantal elektroden en uitgangen van de SmartLevel, Simpliport-type en zichtbare lengte, posities van de instrumenten, zone-indeling en of isolatie en tracing nodig zijn.
Toepassingen
- Trommelniveau in HRSG's en STEG-centrales
- Stoomketels die meer redundantie vragen dan het codeminimum
- Vorstbeveiliging van trommelniveau-instrumenten (geïsoleerde, verwarmde kamers)
- Gewone en explosiegevaarlijke zones
