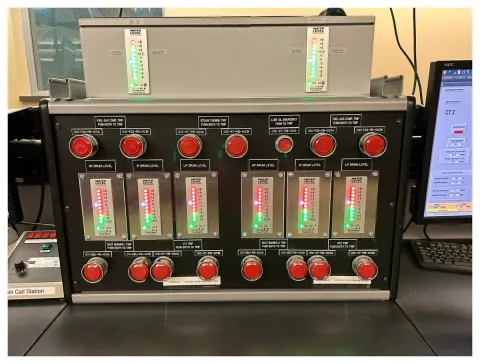

Reliance Eye-Hye SmartLevel remote water level indication system

Eye-Hye indicatoren tonen het waterniveau van stoomketels in controlekamers sinds 1959, toen Reliance conductieve elektroden in de ketelindustrie introduceerde. Elektroden in een kolom naast de trommel detecteren water of stoom op vaste hoogtes, en de regeleenheid toont groen voor water en rood voor stoom op de indicator op afstand.

Kalkaanslag op de elektroden maakt ze geleidelijk onbetrouwbaar. De SmartLevel voegt gepatenteerde bewaking van elke elektrode toe: als een elektrode gereinigd moet worden, meldt een blauwe lamp op de indicator dat de kolom gespuid moet worden. Spuien gebeurt dan wanneer nodig in plaats van volgens een vast schema, wat slijtage van elektroden en afsluiters beperkt en operatoren uit gevaarlijke zones houdt. Het systeem onderscheidt ook vuile van defecte elektroden en wijst een defecte module aan.

Witte lampen markeren het normale waterniveau, zodat een afwijking in één oogopslag zichtbaar is, en een modus zonder rode lampen helpt kleurenblinde operatoren. Indicatoren vragen maar een 4-draadskring en kunnen tot een mijl ver geplaatst worden, en bestaande Eye-Hye systemen worden in enkele uren opgewaardeerd met dezelfde paneeluitsparingen.

Selectiegegevens die wij nodig hebben

Ontwerpdruk en -temperatuur, aantal elektroden en hun afstand tot het normale waterniveau, hartafstand en type van stoom- en wateraansluiting, aftap- en ontluchtingsaansluiting, behuizing van de regeleenheid en zone-indeling, voeding (enkel of dubbel), relais- of 4-20 mA uitgangen, aantal en maat van de indicatoren, en type elektrode.
