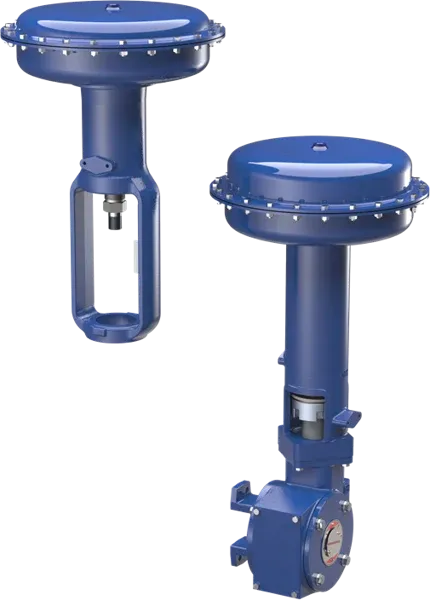

Dyna-Flo DFC, DFO, DFN and DFR spring and diaphragm actuators

Name: Dyna-Flo DFC, DFO, DFN and DFR spring and diaphragm actuators
Brand: Dyna-Flo
SKU: Actuators

Pneumatische veer-membraanactuatoren voor regelkleppen met rechte klepsteel (DFC, DFO, DFN) en roterende regelkleppen (DFR), veersluitend of veeropenend, slag tot 4", voor −40 °C tot +82 °C.

Veer-membraanactuatoren zijn de eenvoudigste manier om een regelklep te bewegen: instrumentlucht aan één kant van een membraan, een veer aan de andere, zodat de klep bij luchtuitval naar een bepaalde stand gaat. DFC-actuatoren duwen de steel omlaag (veersluitend op een klep die door indrukken sluit), DFO trekken hem omhoog (veeropenend), DFN is de versie met hoge kracht voor grotere kleppen en DFR is de roterende tegenhanger voor de 570-serie.

Ze aanvaarden het standaard 3–15 psi-signaal of de uitgang van een positioner en worden geleverd met handwiel, eindschakelaars en positioner naar behoefte.

Selectiegegevens die wij nodig hebben

Medium en eigenschappen, in- en uitlaatdruk, debiet bij minimale, normale en maximale condities, temperatuur, toegelaten geluidsniveau, vereiste afsluitklasse, leidingmaat en drukklasse, luchtvoeding en stuursignaal van de actuator en de gewenste veiligheidsstand. Wij berekenen klep en actuator in de FloSpec-software van Dyna-Flo.

Toepassingen

Dyna-Flo regelkleppen 320 tot 390 en DF2000
Dyna-Flo 570 en 570S roterende kleppen
Retrofit van bestaande regelkleppen
