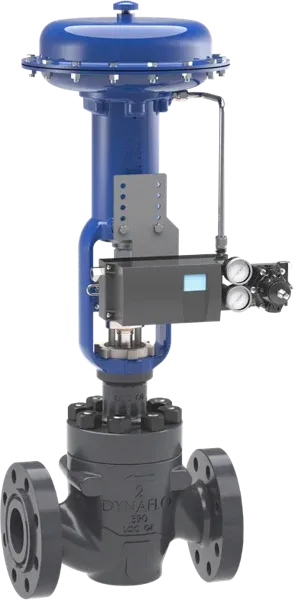

Dyna-Flo 390 series high pressure sliding stem control valve

Name: Dyna-Flo 390 series high pressure sliding stem control valve
Brand: Dyna-Flo
SKU: Sliding stem

Hogedruk globe- en hoekregelklep, 1" tot 8x6", ASME Class 900 tot 1500, kooi- of topgeleid, afsluitklasse II tot V, met gereduceerde zitting en severe service trim.

De 390-serie brengt het 360-ontwerp naar ASME Class 900 en 1500. Zwaardere huizen en bonnets, hogedruktrims en gereduceerde zittingen maken hem de keuze voor voedingswater, drukreductie en injectie waar de drukval groot is en cavitatie of geluid met Dyna-Form trim moet worden beheerst.

Aansluitingen zijn geflensd of met laseinden; dezelfde DFC-, DFO- en DFLP-actuatoren als op de 360 worden gebruikt, gedimensioneerd voor de hogere ongebalanceerde krachten.

Selectiegegevens die wij nodig hebben

Medium en eigenschappen, in- en uitlaatdruk, debiet bij minimale, normale en maximale condities, temperatuur, toegelaten geluidsniveau, vereiste afsluitklasse, leidingmaat en drukklasse, luchtvoeding en stuursignaal van de actuator en de gewenste veiligheidsstand. Wij berekenen klep en actuator in de FloSpec-software van Dyna-Flo.

Toepassingen

Ketelvoedingswater en recirculatie
Hogedruk gas- en vloeistofreductie
Compressorrecycle
Olie- en gasproductie en -injectie
