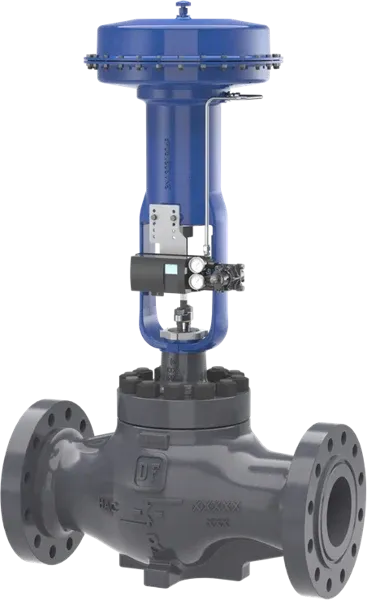

Dyna-Flo 350 series expanded outlet control valve

Name: Dyna-Flo 350 series expanded outlet control valve
Brand: Dyna-Flo
SKU: Sliding stem

Regelklep met verruimde uitlaat en gereduceerde zitting, 8x6" tot 12x8", ASME Class 150 tot 900, voor gas- en stoomreductie waar de uitlaatsnelheid laag moet blijven.

Wanneer gas of stoom over een klep expandeert, is het uitlaatvolume vele malen groter dan het inlaatvolume. De 350-serie heeft een uitlaat die één of twee maten groter is dan de inlaat, zodat de geëxpandeerde stroom met een aanvaardbare snelheid vertrekt. Dat houdt geluid en trillingen laag en bespaart een aparte expander. Om dezelfde reden zijn geluidsarme kooitrims beschikbaar.

Maten lopen van 8x6” tot 12x8” in ASME Class 150 tot 900.

Selectiegegevens die wij nodig hebben

Medium en eigenschappen, in- en uitlaatdruk, debiet bij minimale, normale en maximale condities, temperatuur, toegelaten geluidsniveau, vereiste afsluitklasse, leidingmaat en drukklasse, luchtvoeding en stuursignaal van de actuator en de gewenste veiligheidsstand. Wij berekenen klep en actuator in de FloSpec-software van Dyna-Flo.

Toepassingen

Stoomdrukreduceerstations
Gasreductie en drukregeling
Anti-surge van compressoren
Fakkel- en ontluchtingsregeling
