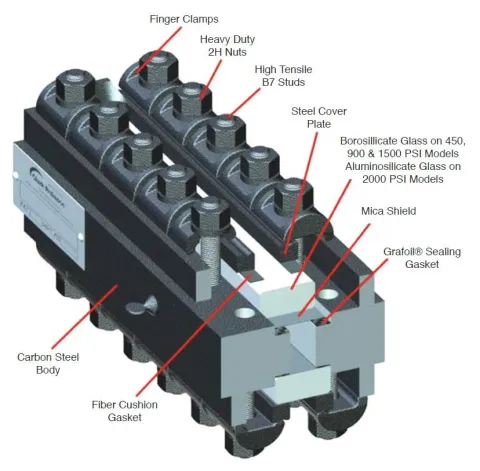

Reliance FG Series flat glass water gages with DuraStar LED illuminator
Transparante vlakglas waterstandglazen voor stoomketels in vier drukklassen, FG400 tot 450 psig, FG900, FG1500 en FG2000 tot 2000 psig, met micaschilden, vingerklemmen en tot zes vensters, plus DuraStar amber LED-verlichting; voldoet aan ASME Section I.
De FG Series is het transparante vlakglas waterstandglas van Reliance voor keteltrommels van 450 tot 2000 psig. Een breed huis zorgt voor sterkte en stijfheid, en vingerklemmen leggen een gelijkmatige belasting over het glas zodat de pakking dicht blijft, terwijl het glas eenvoudig te demonteren blijft voor reiniging.
Al het glas is gehard, gecontroleerd op vlakheid en beschermd met een micaschild tegen de corrosieve werking van ketelwater. De FG400, FG900 en FG1500 gebruiken borosilicaatglas en eindnippels van 3/4 duim; de FG2000 gebruikt aluminosilicaatglas en zijflenzen 1/2 duim Class 2500 RTJ. Voor langere zichtbare lengtes worden meerdere vensters naast elkaar geplaatst met minstens één duim overlapping, zoals de ASME-code eist.
De DuraStar-verlichting maakt het niveau van op afstand goed leesbaar. Drie kolommen gerichte amberkleurige LED’s vormen een helder, stervormig beeld precies op de waterlijn. Ze past op nieuwe en bestaande FG-glazen, heeft geen kap nodig en bestaat voor gewone en explosiegevaarlijke zones.
Selectiegegevens die wij nodig hebben
Ontwerpdruk en -temperatuur, gewenste zichtbare lengte en hartafstand van de peilglasafsluiters, serie en aantal vensters, aansluiting op de afsluiters (eindnippel, RTJ-flens of zijaansluiting), afsluiterset (brons of staal), omgeving (binnen, buiten, explosiegevaarlijk), verlichting (geen, DuraStar, kap, periscoop), voedingsspanning en spiegels.
Toepassingen
- Direct afleesbaar waterniveau op keteltrommels
- Stoomtoepassingen met micabeschermd glas
- Lokaal waterstandglas op LevelMax-opstellingen
