Jerguson · Niveauglazen

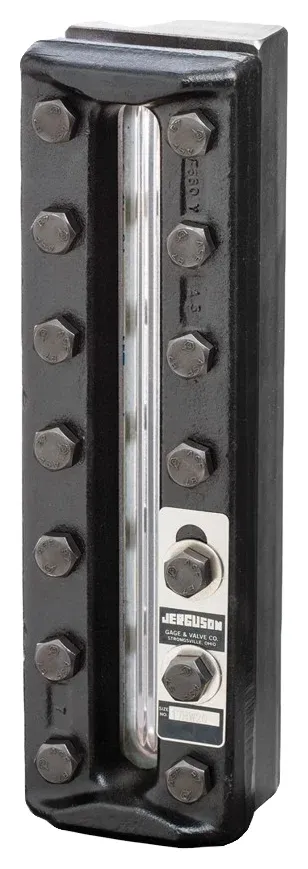

Jerguson weld pad level gages: Series W20, W300L and RW400
Peilglazen die rechtstreeks op de tank gelast worden voor voordelige niveau-indicatie bij niet-kritische toepassingen: W20 en W300L reflex of transparant, standaard of afsluitbaar met geïntegreerde afsluiters, en RW400 reflex tot 400 psi (27,5 barg) bij 400 °F.
Laspeilglazen worden rechtstreeks op de tank gelast, wat ze tot een voordelige niveau-indicatie maakt voor niet-kritische toepassingen zoals afdichtpotten (seal pots). Bij een standaard laspeilglas moet de tank drukloos gemaakt en geledigd worden voor onderhoud, daarom worden ze niet gebruikt op kritische procesinstallaties.
De afsluitbare uitvoering van de W20 en W300L heeft geïntegreerde afsluiters. De afsluiterinlaten komen overeen met gaten die in het vat geboord worden en worden volledig rondom gelast, terwijl de kamer geheld wordt. Glas en pakkingen kunnen dan vervangen worden zonder het niveau onder de inlaat te laten zakken of de druk af te laten.
De RW400 is een lagedruk laspeilglas, enkel reflex, tot 400 psi bij 400 °F. Het ontwerp met twee gaten laat de vloeistof vrij door het peilglas stromen, versterkt de las met het vat en vraagt enkel twee geboorde gaten in plaats van een gefreesde sleuf. De pad kan op de straal van het vat gefreesd worden.
Selectiegegevens die wij nodig hebben
Serie (W20, W300L of RW400), reflex of transparant, glasmaat en aantal secties, standaard of afsluitbaar, materiaal, pakking, buitendiameter van het vat of padstraal (of vlakke achterzijde), ontwerpdruk en -temperatuur, en of een schaalverdeling nodig is. De gebruiker controleert de aanvaardbaarheid volgens ASME Section VIII.
Toepassingen
- Afdichtpotten (seal pots)
- Tanks en vaten waar het peilglas bij stilstand onderhouden kan worden
- Afsluitbare uitvoering waar het peilglas onderhouden moet worden zonder het vat te ledigen
