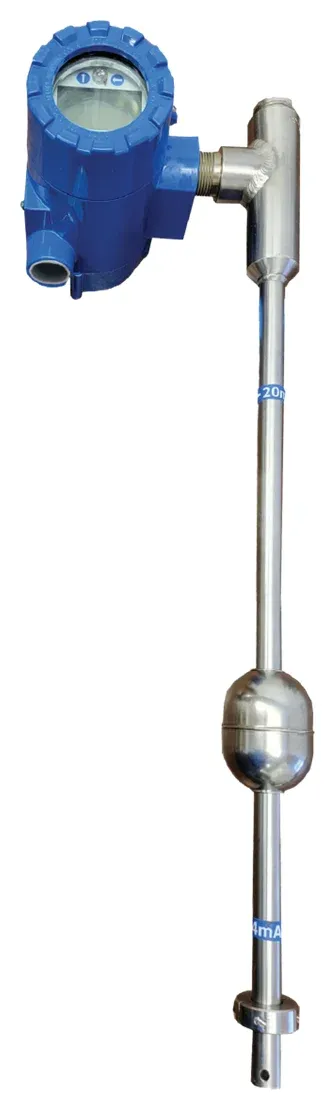

Jerguson JMT, MTII 4300 and RST2 level transmitters for Magnicator

Een Magnicator toont het niveau ter plaatse; een transmitter aan de buitenzijde van de kamer stuurt hetzelfde niveau naar het controlesysteem. Het sterke, gerichte veld van de Magnicator-vlotter stuurt de transmitter betrouwbaar aan, ook door dikwandige kamers tot Sch 160. Geen enkele transmitter raakt het proces, zodat ze gemonteerd kunnen worden terwijl het vat in bedrijf blijft.

De JMT is de nieuwste magnetostrictieve transmitter. Een puls met laag vermogen loopt door een meetdraad, en waar het veld van de vlotter de draad kruist, komt een torsiepuls terug; de looptijd geeft de positie van de vlotter. De signal capture technologie van Jerguson zorgt voor een hoge signaal-ruisverhouding. De behuizing met twee compartimenten heeft vooraan een display met actueel niveau, instellingen en een live golfvormgrafiek, en achteraan de voedingsklemmen. Met twee vlotters meet de JMT totaal- en scheidingslaagniveau, en hij kan ook rechtstreeks in een opslagtank geplaatst worden.

De MTII 4300 is het beproefde magnetostrictieve alternatief met HART 7 en SIL2. De RST2 is een eenvoudigere 4-20 mA transmitter: een ketting van reedschakelaars en weerstanden in een roestvaststalen buis geeft een weerstand evenredig met de positie van de vlotter, met een resolutie van 1/2 duim.

Selectiegegevens die wij nodig hebben

Type Magnicator of kamermaat, meetlengte, totaal- of scheidingslaagniveau (met soortelijke gewichten), procestemperatuur en isolatie, gewenste uitgang en protocol (HART, Fieldbus, SIL), zone-indeling en goedkeuringen, materiaal van de behuizing en voedingsspanning.
