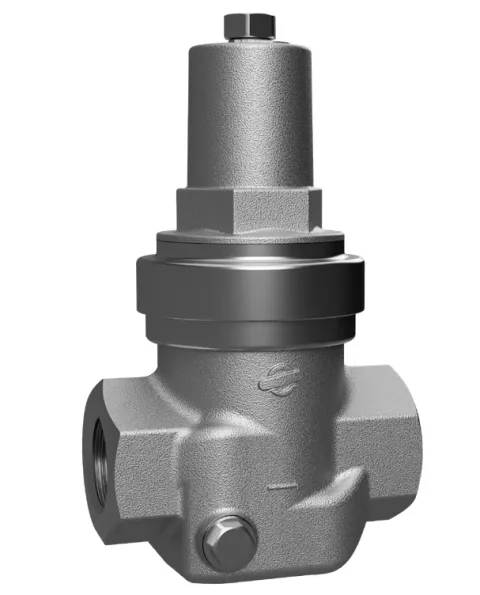

Berluto DRV 730-D steam pressure reducing valve, stainless steel
Zuigergestuurde drukreduceerklep voor stoom en heet water in roestvast staal 1.4408, binnendraad G 1/2" tot G 2" (of buitendraad R bij de -D-R-uitvoering), ingangsdruk tot 16 bar, uitgangsdruk 0,3 tot 2 bar, PTFE / EPDM / FEPM-afdichtingen tot 200 °C.
De DRV 730-D is de stoomreduceerklep van Berluto voor lage uitgangsdrukken. Een zuiger, geen membraan, stuurt de klep, en de zachte zitting is uitgerust met PTFE- en elastomeerafdichtingen gekozen voor hete media: PTFE / EPDM voor stoom tot 150 °C, PTFE / EPDM / FEPM voor stoom tot 200 °C. Huis en kap zijn roestvast staal 1.4408 met binnenwerk in 1.4404, zodat ook heet water, condensaat en agressieve vloeistoffen gedekt zijn.
De ingangsdruk is 16 bar en de uitgangsdruk wordt ingesteld tussen 0,3 en 2 bar; het minimale drukverschil over de klep is slechts 0,3 bar. De maten G 1/2” tot G 2” geven Kvs-waarden van 3,0 tot 12 m³/h. Het binnenwerk is een vervangbare cartridge en manometeraansluitingen G 1/4” zitten aan beide zijden.
De -D-R-uitvoering heeft buitendraad ISO 7 (R 1/2” tot R 2”); het datablad ervan is hieronder bijgevoegd. Voor uitgangsdrukken tussen 2 en 10 bar zie de DRV 732-D / 738-D, voor flensaansluitingen de DRV 830-D.
Selectiegegevens die wij nodig hebben
Medium (verzadigde stoom, heet water), ingangsdruk en temperatuur, gewenste uitgangsdruk, stoom- of waterdebiet, aansluittype (binnendraad G of buitendraad R) en maat, en of de afdichtingsset voor 200 °C nodig is.
Toepassingen
- Lagedrukstoom naar warmtewisselaars, autoclaven en sterilisatoren
- Heetwater- en condensaatsystemen
- Agressieve vloeistoffen bij verhoogde temperatuur
- Lucht en neutrale gassen bij grotere debieten
