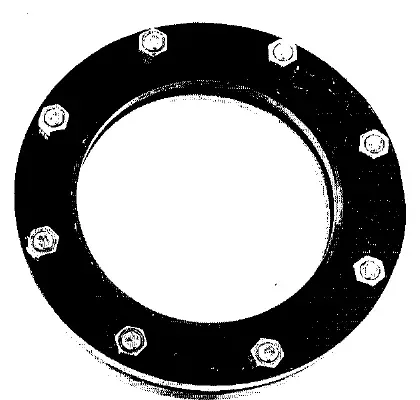

Jacoby-Tarbox 5200 commercial weld pad sight window

Laspad-kijkglas voor normale toepassingen tot 150 psig (10,3 bar) op tanks en niet-ASME-vaten, maten #2 tot #8, vlak, cilindrisch of bolvormig laspad, in elke positie te plaatsen.

De 5200 is het commerciële laspad-kijkglas voor tanks en vaten die niet onder ASME Section VIII vallen. Het laspad wordt rechtstreeks in de tankwand of het deksel gelast, en een geboute klemring houdt het glas vast.

Laspaden worden vlak, cilindrisch (5200-CYL) of bolvormig (5200-SPH) geleverd om de mantel te volgen. Het kijkglas kan in elke positie worden geplaatst; de lasinstructies en -eisen worden door de gebruiker opgegeven. De toelaatbare druk is 150 psig voor normale toepassingen.

Voor drukvaten volgens ASME Section VIII, zie de 5200-PVQ.

Selectiegegevens die wij nodig hebben

Maat van het venster, werkdruk en -temperatuur, medium, straal van tankmantel of bodem en vorm van het laspad, materiaal van laspad en glas.

Toepassingen

  • Atmosferische en lagedruktanks
  • Zijwanden en deksels van vaten buiten ASME Section VIII
  • Kijkopeningen in procesapparatuur
