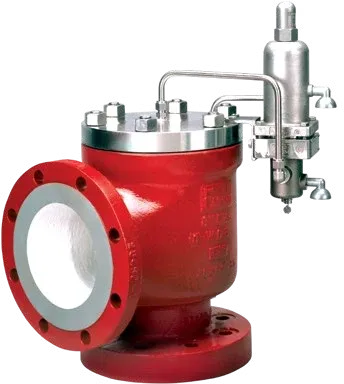

Ritec-partnerFarris 3800 series pilot operated pressure relief valve
Pilootgestuurde veiligheidsklep met snap-acting of modulerende niet-doorstroomde piloot, API orifices D tot T en full port, 1x2" tot 12x16", 15 tot 6170 psig, ASME Section VIII voor gas, stoom en vloeistof.
Bij een pilootgestuurde klep houdt de procesdruk zelf de hoofdklep gesloten: ze wordt via de piloot naar de dome boven de zuiger geleid, zodat de zittingsbelasting toeneemt naarmate de druk stijgt. De klep blijft daardoor dicht tot enkele procenten onder de insteldruk en is ongevoelig voor tegendruk, wat de 3800 de keuze maakt waar een veerklep zou lekken of waar de druk in de verzamelleiding varieert.
Snap-acting piloten openen de hoofdklep volledig bij de insteldruk, voor gas en damp met instelbare blowdown. Modulerende piloten openen de klep enkel zover als nodig, wat productverlies en reactiekrachten beperkt en past bij vloeistof en stoom. Alle piloten zijn niet-doorstroomd, zodat in gesloten toestand geen procesmedium door de piloot gaat.
De hoofdklep heeft een geïntegreerd gegoten flenshuis met semi-nozzle, standaard in koolstofstaal met 316 roestvaststalen trim; een full port-uitvoering geeft de hoogste capaciteit per maat.
Selectiegegevens die wij nodig hebben
Medium en toestand, insteldruk, vereiste capaciteit of het maatgevende ontlastscenario, bedrijfsdruk en -temperatuur, tegendruk, in- en uitlaatmaat en drukklasse, materiaal en certificaten. Voor een vervanging volstaan de gegevens van het typeplaatje. Wij berekenen en selecteren in Farris SizeMaster.
Toepassingen
- Bedrijfsdruk dicht bij de insteldruk (tot 95 %+)
- Hoge of variabele tegendruk
- Grote capaciteiten en hoge insteldrukken
- Meting op afstand en drukaflaat op afstand
