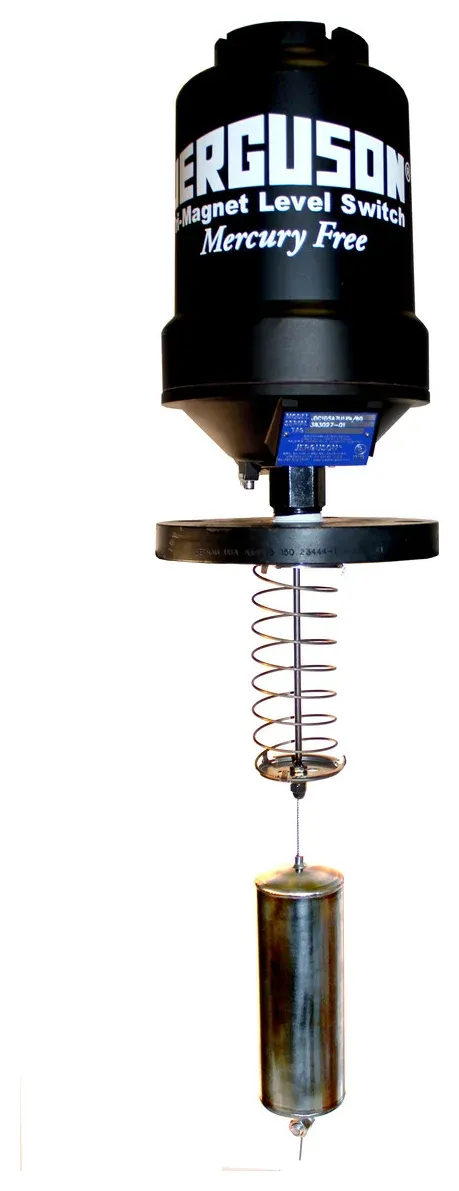

Jerguson top mount displacer and float operated magnetic level switches

Name: Jerguson top mount displacer and float operated magnetic level switches
Brand: Jerguson
SKU: Tri-Magnet level switches

Tri-Magnet niveauschakelaars voor montage bovenop het vat, Series JD met displacer en schakelpunten tot vele voet onder de flens voor meerpuntsalarm en pompsturing, of met vlotter; flenzen 3" tot 6" Class 150 tot 600 of 2-1/2" en 3" MNPT, optie SureTest.

Topmontageschakelaars worden op een aansluiting in het dak van het vat geplaatst. Bij de displaceruitvoering kunnen de schakel- of stuurpunten vele voet onder de montageflens liggen, wat geschikt is voor pompsturing met grote schakelverschillen en voor meerpuntsalarm vanaf één aansluiting.

De displacers hangen aan een roestvaststalen kabel onder een veer. Wanneer de vloeistof een displacer bedekt of vrijgeeft, verandert zijn schijnbaar gewicht en beweegt de veer een stang met magneet op of neer in de drukbuis, waardoor de Tri-Magnet schakelaar omslaat zonder mechanische doorvoer door de drukwand. De displacers kunnen ter plaatse op de kabel verschoven worden. Door de veer is de displaceruitvoering beperkt tot 400 °F.

De optie SureTest voegt een handmatige controle toe: de operator beweegt een sterke zeldzame-aardmagneet langs de buitenzijde van de buis om een hoog niveau te simuleren en te controleren of de schakelaar reageert; bij loslaten brengen veren hem terug. SureTest Rooftop brengt deze controle naar het tankdak.

Selectiegegevens die wij nodig hebben

Schakelpunten en hun diepte onder de flens, enkele of dubbele schakelaar en schakelverschil, medium en soortelijk gewicht, ontwerpdruk en -temperatuur, montageaansluiting, schakelmechanisme en contacten, zone-indeling en of SureTest nodig is.

Toepassingen

Pompsturing met grote schakelverschillen
Meerpunts hoog- en laagalarm op tanks en putten
Overvulbeveiliging van tanks met test ter plaatse (SureTest, zie API 2350)

Uitvoeringen: Series JD displacer operated: single switch narrow or wide, dual switch narrow or wide; Series JD float operated; SureTest (STS) and SureTest Rooftop options
Ontwerp: Displacer elements hang on a stainless steel cable from a spring; the spring moves a rod and magnet in a pressure tube, operating the Tri-Magnet switch; displacers field adjustable on the cable
Schakelmechanisme: X general purpose 10 A, D high temperature 5 A, H hermetically sealed 5 A, P gold-plated 0.25 A, E encapsulated 5 A; 4 or 8 contact
Soortelijk gewicht: Single switch 0.50-1.2 (narrow) or 0.50-1.5 (wide); dual switch 0.60-1.2
Druk: Displacers 1000 psig; mounting flange rating e.g. 3" or 4" Class 600 RF up to 1480 psig at 100 °F; MNPT 1000 psig at 100 °F
Temperatuur: Displacer operated switch max 400 °F (204 °C) because of the spring
Aansluitingen: 3" and 4" RF ASME Class 150, 300, 600; 6" Class 150; 2-1/2" and 3" MNPT
Opties: SureTest: rare earth magnet in a housing lets the operator simulate a high level and check the switch by hand; brass options

Modellen: Niveauschakelaars
