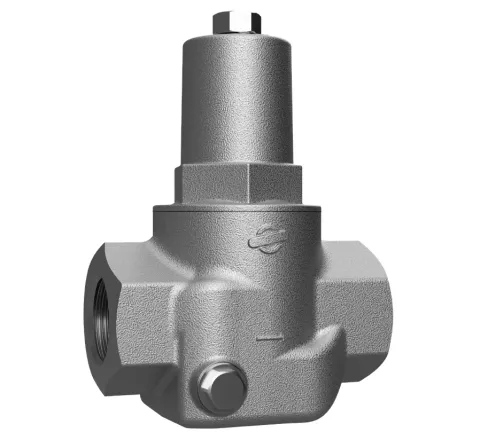

Berluto DRV 732-D / 738-D steam pressure reducing valve, stainless steel
Zuigergestuurde drukreduceerklep voor stoom en heet water in roestvast staal 1.4408, binnendraad G 1/2" tot G 2" (of buitendraad R bij de -D-R-uitvoering), ingangsdruk tot 16 bar, uitgangsdruk 2 tot 5 bar (732-D) of 4 tot 10 bar (738-D), PTFE / EPDM / FEPM-afdichtingen tot 200 °C.
De DRV 732-D / 738-D is de stoomreduceerklep van Berluto voor uitgangsdrukken tussen 2 en 10 bar. De klep is zuigergestuurd en zachtdichtend met PTFE- en elastomeerafdichtingen gekozen voor hete media: PTFE / EPDM voor stoom tot 150 °C, PTFE / EPDM / FEPM voor stoom tot 200 °C. Huis en kap zijn roestvast staal 1.4408 met binnenwerk in 1.4404, wat ook past bij heet water, condensaat en agressieve vloeistoffen.
De 732-D regelt 2 tot 5 bar, de 738-D 4 tot 10 bar, vanuit een ingangsdruk tot 16 bar met een minimaal drukverschil van 0,3 bar. De maten G 1/2” tot G 2” geven Kvs-waarden van 3,6 tot 14 m³/h. Het binnenwerk is een vervangbare cartridge en manometeraansluitingen G 1/4” zitten aan beide zijden.
De -D-R-uitvoering heeft buitendraad ISO 7 (R 1/2” tot R 2”); het datablad ervan is hieronder bijgevoegd. Voor uitgangsdrukken onder 2 bar zie de DRV 730-D, voor flensaansluitingen de DRV 832-D / 838-D.
Selectiegegevens die wij nodig hebben
Medium (verzadigde stoom, heet water), ingangsdruk en temperatuur, gewenste uitgangsdruk, stoom- of waterdebiet, aansluittype (binnendraad G of buitendraad R) en maat, en of de afdichtingsset voor 200 °C nodig is.
Toepassingen
- Stoomtoevoer naar procesapparatuur, warmtewisselaars en sterilisatoren
- Heetwater- en condensaatsystemen
- Agressieve vloeistoffen bij verhoogde temperatuur
- Lucht en neutrale gassen bij grotere debieten
